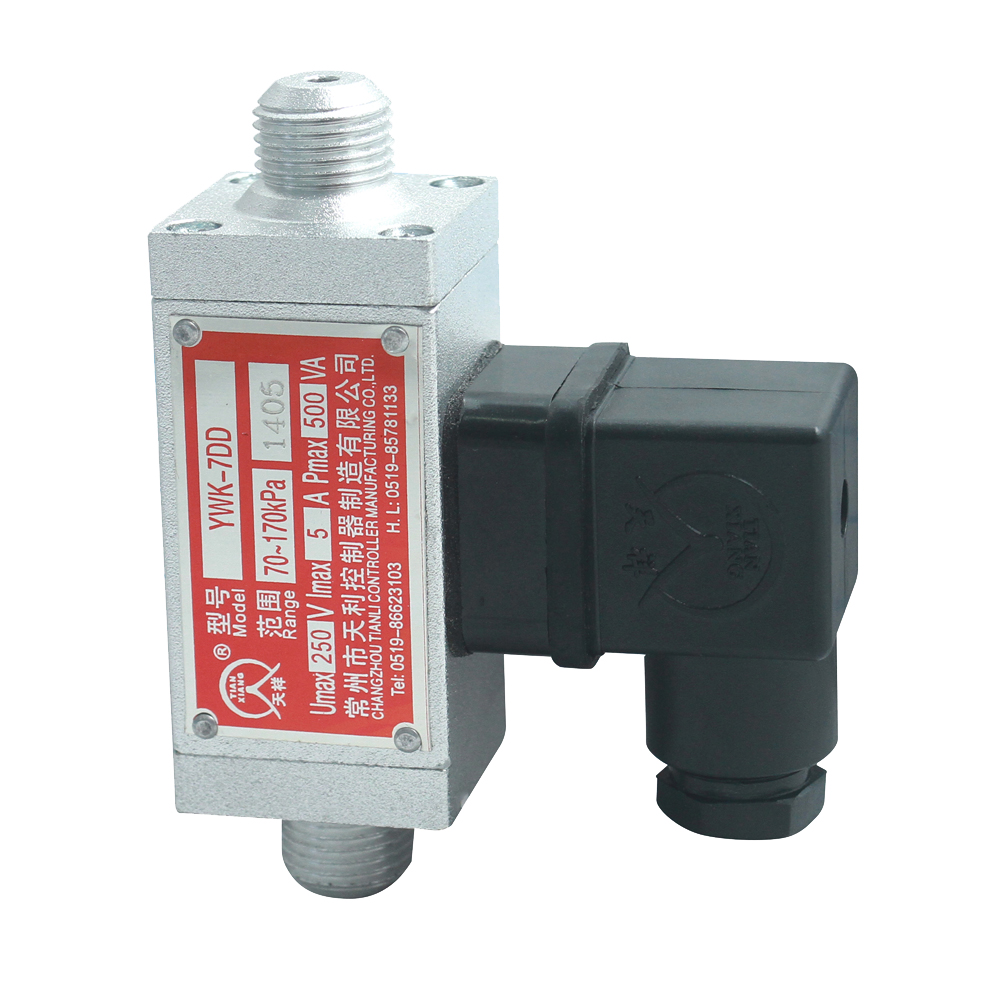

YWK-7DD差压开关概述
YWK-7DD差压开关用膜片及活塞结合形成的传感器，能耐较高的静压，适用于空气、气体等中性气体和润滑油、轻燃油等液体介质。
YWK-7DD差压开关用的差压设定值可调，调节范围70～300KPa。
YWK-7DD差压开关用结构紧凑小巧，尤为适用于对安装空间要求苛刻的场合。
YWK-7DD差压开关用技术性能

YWK-7DD差压开关用特点
超小型设计，开关动作频率高（100次/分钟），抗振性好。
YWK-7DD差压开关用规格
切换差不可调

YWK-7DD差压开关用设定值的调整
在高压（H）接口处输入高压源，在低压（L）接口处输入低压源。
【例】选用差压设定值调节范围为70～170KPa的控制器，要求差压上升至120KPa（上切换值）时，发出报警信号，其操作步骤如下：

1. 将控制器的高压接口旋入压力校验台，并使开关接线座接上信号源；

2. 将压力升至120KPa（此值由标准压力表测得）；

3. 以M2内六角螺钉扳手调整低压接口内的差压设定值螺母（顺时针方向旋转，差压设定值增大，逆时针方向旋转，差压设定值减少），使其在120KPa附近切换；

4. 改变压力值，使压力在120KPa上下来回变化，检验开关触点上切换值是否是120KPa，此时下切换值应是120KPa减去切换差（30KPa左右），等于90KPa（左右）；

5. 在高压端，低压端同时输入高、低压信号，观察其差压值是否为上切换值120KPa（若用户受调试设备的限制，此步骤可以免做）。

YWK-7DD差压开关用选用和安装

1. 选用控制器，*好使预定的设定值位于控制器差压设定值调节范围的中间部分，一般为调节范围的20%～80%；

2. 控制器若要安装在室外时，应给予足够的防护措施，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入等影响；

3. 对有压力峰值及脉冲压力的介质，可安装阻尼器，以消除脉冲干扰；

4. 安装压力接口时，应夹持控制器接口的外六角接头处，防止开关壳体与高、低压接头发生松动，影响控制器性能；

5. 接地座要可靠接地；

6. 高、低压入口不能接反，否则不动作；

7. 通断电流不能大于额定值（当触点动作频繁时，*好不要超过额定值的60%）。

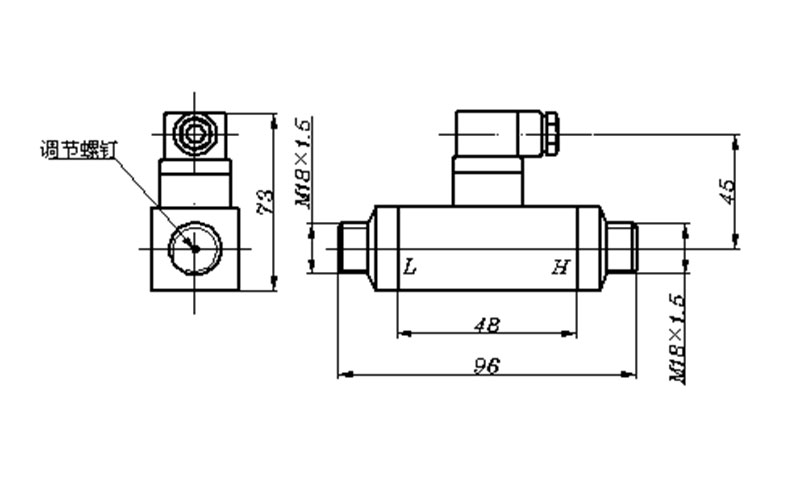

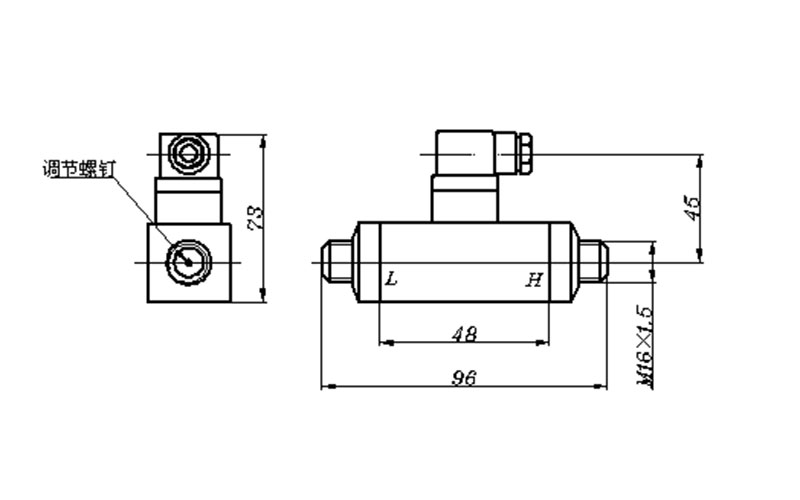

YWK-7DD差压开关用外形尺寸及安装尺寸（单位：mm）



YWK-7DD差压开关用电气接线图

单刀双掷微动开关作用过程：
接线端1-3压力上升至上切换值时接通，
接线端1-2压力上升至上切换值时断开。
