502/7D防爆压力开关

  • ☆测量范围:-0.1~2.5MPa


    ☆工作温度:-40℃~50℃


    ☆防护等级:IP54


    ☆防爆等级:Exde Ⅱ CT4~T6


  • 咨询热线:13776817345
  • 产品详情

  • 联系我们

502/7D防爆压力开关概述
502/7D防爆压力开关采用波纹管式的传感器,可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质。
502/7D防爆压力开关的设定值可调,调节范围-0.1~2.5MPa。
502/7D防爆压力开关技术性能

  普通型 防爆型
工作粘度<1&times;10-3m2/s<1&times;10-3m2/s
开关元件 微动开关 密封开关
防爆等级 &mdash; Exde Ⅱ CT4~T6 合格证编号:GYB14.1128X
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当) IP54(符合DIN40050,与GB4208中IP54相当)
环境温度 -40℃~50℃ -40℃~50℃
介质温度 0~120℃ 0~120℃
安装位置 &mdash; 压力接口垂直向下
抗振性能 502/7D:40m/s2 ;502/7DK:20m/s2 Max:20m/s2
重复性误差 &le;1% &le;1 %
触点容量 AC  220V  6A(阻性) DC  250V  0.25A(阻性)  60Wmax
AC  250V  5A(阻性)  1250VAmax



502/7D防爆压力开关特点
可用于真空。有特殊要求的,可另行设计调节范围-0.1~6.3MPa。
502/7D防爆压力开关规格
502/7D切换差不可调

设定值调节范围MPa 切换差不大于MPa *大允许压力①MPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 波纹管 普通型 防爆型 普通型 防爆型
-0.1~0 0.007 1 20 黄铜 不锈钢
00Cr17Ni
14Mo2
(316L)
G1/4&Prime; 1.0 01 04 0810100 0850180
-0.1~0.1 0.008 0810200 0850280
-0.1~0.16 0.009 0810300 0850380
-0.1~0.25 0.012 0810400 0850480
0~0.1 0.008 0811100 0851180
0~0.16 0.009 0811200 0851280
0.01~0.25 0.01 0811300 0851380
0.02~0.4 0.03 2 0.85 02 05 0811400 0851480
0.03~0.6 0.035 0811500 0851580
0.03~1 0.04 0811600 0851680
0.05~1.6 0.08 5 0.9 03 06 0811700 0851780
0.05~2.5 0.09 0811800 0851880



502/7D切换差可调

设定值调节范围MPa 切换差不大于MPa *大允许压力①MPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 波纹管 普通型 防爆型 普通型 防爆型
-0.1~0
-0.1~0.1
-0.1~0.16
-0.1~0.25
0.019
0.021
0.022
0.024
1 20 黄铜 不锈钢
00Cr17Ni
14Mo2
(316L)
G1/4&Prime; 1.05 01 04 0800100 0840180
0800200 0840280
0800300 0840380
0800400 0840480
0~0.1
0~0.16
0.01~0.25
0.016
0.02
0.024
0801100 0841180
0801200 0841280
0801300 0841380
0.02~0.4
0.03~0.6
0.03~1
0.08
0.09
0.1
2 0.9 02 05 0801400 0841480
0801500 0841580
0801600 0841680
0.05~1.6
0.05~2.5
0.19
0.2
5 0.95 03 06 0801700
0801800
0841780
0841880



502/7DK切换差不可调(小切换差,无防爆型)

设定值调节范围MPa 切换差不大于MPa *大允许压力①MPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 波纹管
-0.1~0 0.0045 1 20 黄铜 不锈钢
00Cr17Ni
14Mo2
(316L)
G1/4&Prime; 1.0 01 0810107
-0.1~0.1 0.005 0810207
-0.1~0.16 0.0065 0810307
-0.1~0.25 0.01 0810407
0~0.1 0.0045 0811107
0~0.16 0.006 0811207
0.01~0.25 0.007 0811307
0.02~0.4 0.016 2 0.85 02 0811407
0.03~0.6 0.02 0811507
0.03~1 0.03 0811607
0.05~1.6 0.05 5 0.9 03 0811707
0.05~2.5 0.06 0811807



注:①在实际工作中,即使短暂的压力峰值也不能超过此值。
控制器的选用和安装说明(详见控制器的选用和安装)
设定值的调整(详见压力控制器设定值的调整例一、例二、例五)

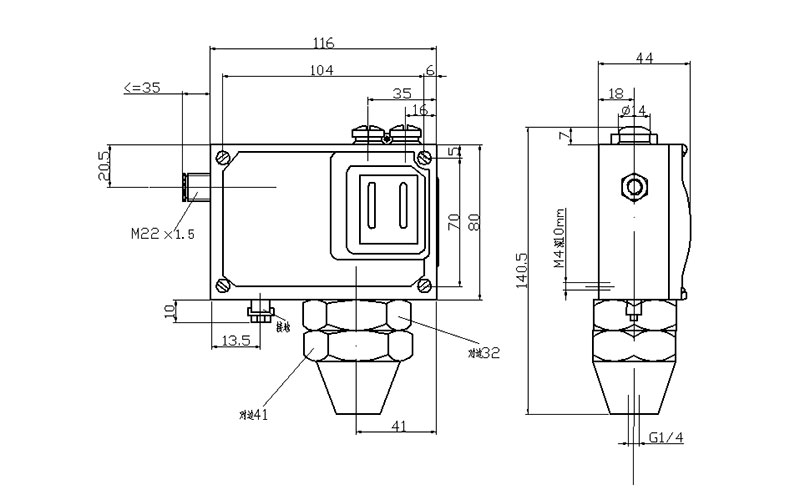

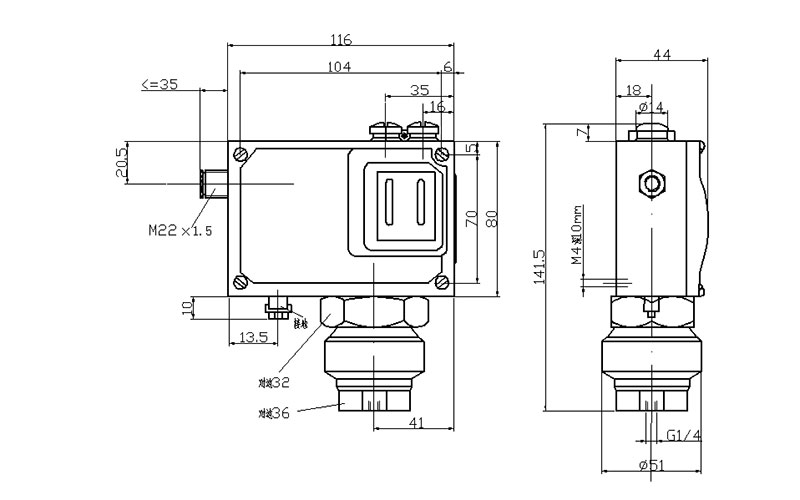

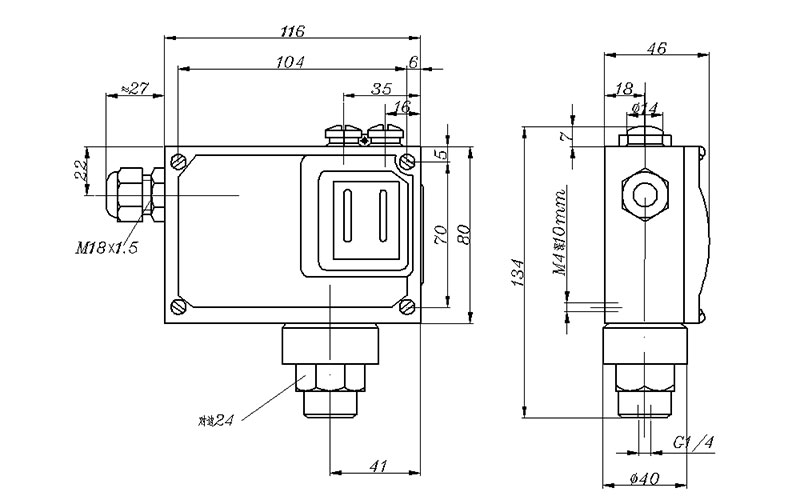

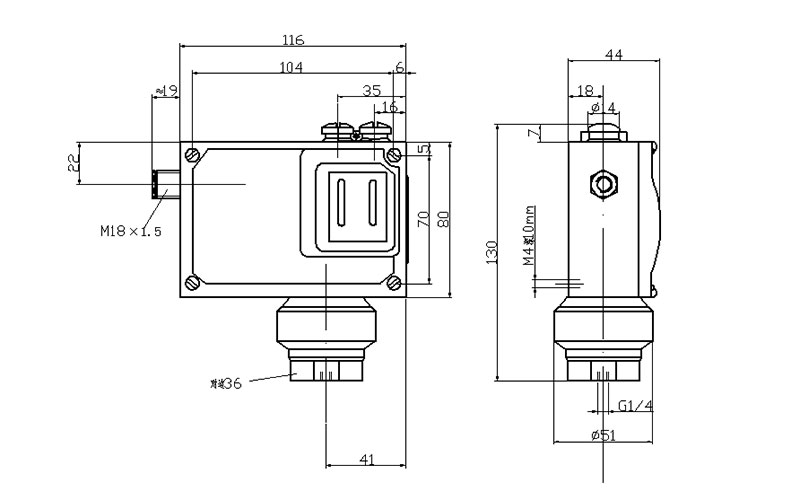

502/7D防爆压力开关外形尺寸及安装尺寸(单位:mm)
普通型
01

02

03

防爆型
04

05

06

附件
可供选用附件目录编号:0574767,0574772,0574773,SC5&middot;470&middot;505。
502/7D防爆压力开关电气接线图
Adobe Systems
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值接通;
接线端1-2压力上升至上切换值断开。
