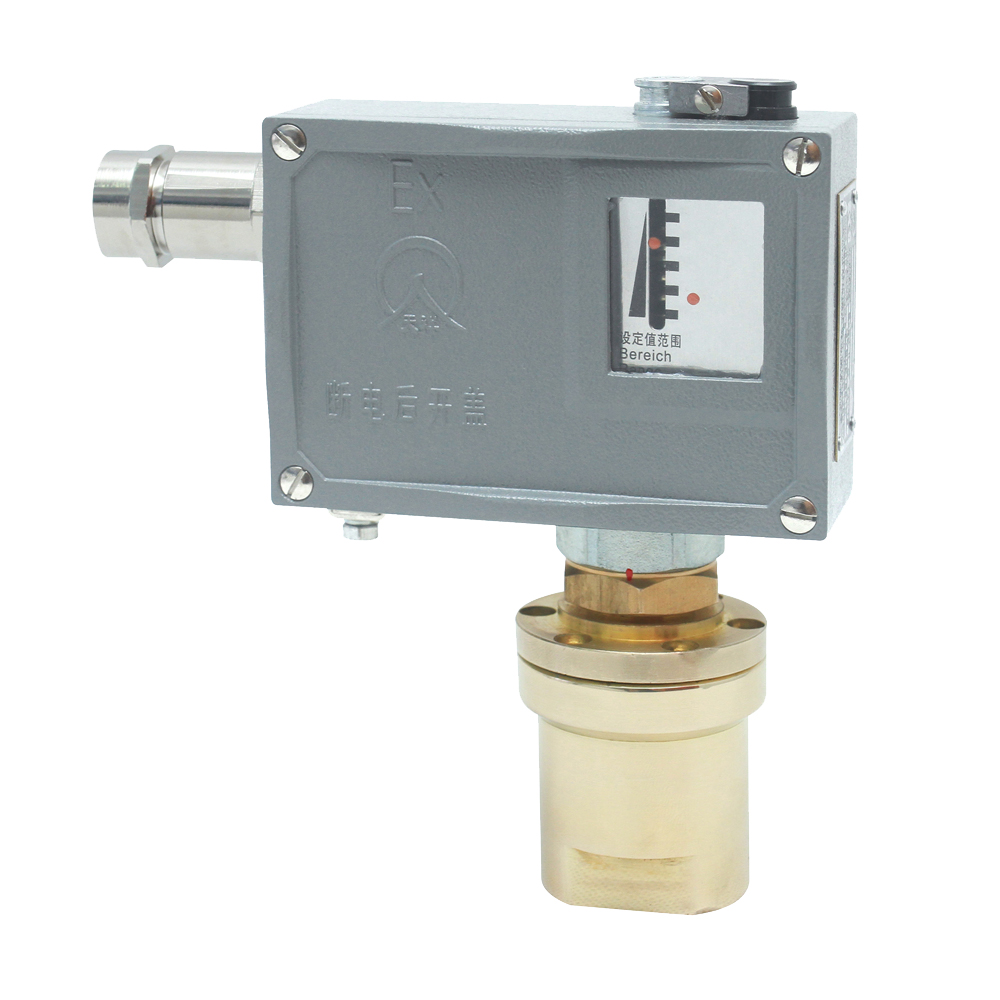

520/7DD防爆差压开关

  • ☆测量范围:0.02~1.6MPa


    ☆工作温度:-20℃~50℃


    ☆防护等级:IP54


    ☆防爆等级:Exed Ⅱ CT4~T6


  • 咨询热线:13776817345
  • 产品详情

  • 联系我们

520/7DD防爆差压开关概述
520/7DD防爆差压开关采用波纹管式的传感器,可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质。
520/7DD防爆差压开关的设定值可调,调节范围0.02~1.6MPa,工作压力范围0.05~2.5MPa。
520/7DD防爆差压开关技术性能

  普通型 防爆型
工作粘度<1&times;10-3m2/s<1&times;10-3m2/s
开关元件 微动开关 密封开关
防爆等级 &mdash; Exed Ⅱ CT4~T6 合格证编号GYB14.1128X
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当) IP54(符合DIN40050,与GB4208中IP54相当)
环境温度 -30℃~50℃ -20℃~50℃
介质温度 0~120℃ 0~95℃
安装位置 &mdash; 压力接口垂直向下
抗振性能 520/7DD:40m/s2;520/7DDK:20m/s2 Max:20m/s2
重复性误差 &le;1% &le;1%
触点容量 AC  220V  6A(阻性) DC  250V  0.25A(阻性)  60Wmax
AC  250V  5A(阻性)  1250VAmax



520/7DD防爆差压开关规格
520/7DD切换差不可调

差压设定值调节范围MPa 切换差不大于MPa 工作压力范围①MPa *大允许压力②MPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 波纹管 普通型 防爆型 普通型 防爆型
0.02~0.1 0.015 0.05~1.6 2 10 黄铜 不锈钢00Cr17Ni
14Mo2
(316L)
G1/4&Prime; 1.20 01 02 0819100 0859180
0.02~0.16 0.017 0.05~1.6 2 10 0819200 0859280
0.025~0.25 0.02 0.05~1.6 2 10 0819300 0859380
0.03~0.4 0.025 0.05~1.6 2 10 0819400 0859480
0.05~0.6 0.07 0.1~2.5 3 10 0819500 0859580
0.05~1 0.08 0.1~2.5 3 10 0819600 0859680
0.05~1.6 0.09 0.1~2.5 3 10 0819700 0859780



520/7DD切换差可调

差压设定值调节范围MPa 切换差不大于MPa 工作压力范围①MPa *大允许压力②MPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 波纹管 普通型 防爆型 普通型 防爆型
0.02~0.1 0.04 0.05~1.6 2 10 黄铜 不锈钢
00Cr17Ni
14Mo2
(316L)
G1/4&Prime; 1.25 01 02 0809100 0849180
0.02~0.16 0.04 0809200 0849280
0.025~0.25 0.045 0809300 0849380
0.03~0.4 0.05 0809400 0849480
0.05~0.6 0.17 0.1~2.5 3 0809500 0849580
0.05~1 0.18 0809600 0849680
0.05~1.6 0.2 0809700 0849780



520/7DDK切换差不可调(小切换差,无防爆型)

差压设定值调节范围
MPa
切换差不大于MPa 工作压力范围①MPa *大允许压力②MPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 波纹管
0.02~0.1 0.0075 0.05~1.6 2 10 黄铜 不锈钢
00Cr17Ni
14Mo2
(316L)
G1/4&Prime; 1.20 01 0819107
0.02~0.16 0.008 0819207
0.025~0.25 0.01 0819307
0.03~0.4 0.012 0819407
0.05~0.6 0.035 0.1~2.5 3 0819507
0.05~1 0.04 0819607
0.05~1.6 0.045 0819707



注:①为高压口的介质压力范围。
       ②在实际工作中,两个压力口介质短暂的压力峰值也不能超过此值。
520/7DD防爆差压开关的选用和安装说明(详见控制器的选用和安装)
设定值的调整(详见差压控制器设定值的调整例一、例二、例三)
520/7DD防爆差压开关外形尺寸及安装尺寸(单位:mm)
01

02

附件
可供选用附件目录编号:0574767,0574772,0574773,SC5&middot;470&middot;505。
520/7DD防爆差压开关电气接线图
Adobe Systems
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值时接通,
接线端1-2压力上升至上切换值时断开。
