530/7DD防爆差压开关

  • ☆测量范围:0.02~3MPa


    ☆工作温度:-5℃~50℃


    ☆防护等级:IP54


    ☆防爆等级:Exed Ⅱ CT4~T6


  • 咨询热线:4001190288
  • 产品详情

  • 联系我们

530/7DD防爆差压开关概述
530/7DD防爆差压开关采用波纹管式的传感器,可用于腐蚀性的气体和液体介质。
530/7DD防爆差压开关的设定值可调,调节范围0.02~3MPa,其工作压力范围0.05~6.3MPa。
530/7DD防爆差压开关技术性能

  普通型 防爆型
工作粘度 <1×10-3m2/s <1×10-3m2/s
开关元件 微动开关 密封开关
防爆等级 Exed Ⅱ CT4~T6 合格证编号GYB14.1128x
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当) IP54(符合DIN40050,与GB4208中IP54相当)
环境温度 -5℃~40℃ -5℃~50℃
介质温度 0~120℃ 0~95℃
安装位置 压力接口垂直向下
抗振性能 530/7DD:40m/s2   530/7DDK:20m/s2 Max:20m/s2
重复性误差 ≤1% ≤1%
触点容量 AC  220V  6A(阻性) DC  250V  0.25A(阻性)  60Wmax
AC  250V  5A(阻性)  1250VAmax


530/7DD防爆差压开关特点
可用于腐蚀性的介质。
530/7DD防爆差压开关规格
530/7DD切换差不可调

差压设定值调节范围MPa 切换差不大于MPa 工作压力范围①MPa 最大允许压力②MPa 开关切换次数次/分 压力传感器材料 接口外螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 波纹管 普通型 防爆型 普通型 防爆型
0.02~0.1 0.04 0.05~1.6 2 10 不锈钢
1Cr18Ni9
Ti
不锈钢
00Cr17Ni
14Mo2
(316L)
G1/2″ 1.10 01 03 0819111 0859181
0.02~0.16 0.04 0819211 0859281
0.025~0.25 0.05 0819311 0859381
0.03~0.4 0.06 0819411 0859481
0.05~0.6 0.1 0.1~2.5 3 1.05 02 04 0819511 0859581
0.05~1 0.12 0819611 0859681
0.05~1.6 0.14 0819711 0859781
0.1~3 0.2 0.4~6.3 7 0819715 0859785


530/7DDK切换差不可调(小切换差,无防爆型)

差压设定值调节范围MPa 切换差不大于MPa 工作压力范围①MPa 最大允许压力②MPa 开关切换次数次/分 压力传感器材料 接口外螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 波纹管
0.02~0.1 0.02 0.05~1.6 2 10 不锈钢1Cr18Ni9Ti 不锈钢00Cr17Ni14Mo2(316L) G1/2″ 1.10 01 0819113
0.02~0.16 0.02 0819213
0.025~0.25 0.025 0819313
0.03~0.4 0.03 0819413
0.05~0.6 0.05 0.1~2.5 3 1.05 02 0819513
0.05~1 0.06 0819613
0.05~1.6 0.06 0819713
0.1~3 0.15 0.4~6.3 7 0819813


注:①为高压口的介质压力范围。
②在实际工作中,两个压力口介质短暂的压力峰值也不能超过此值。
530/7DD防爆差压开关的选用和安装说明(详见控制器的选用和安装)
设定值的调整(详见差压控制器设定值的调整例一、例二)

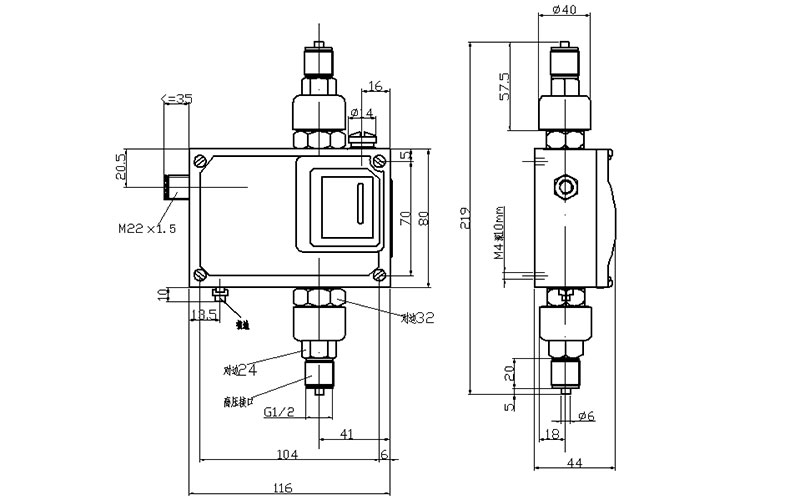

530/7DD防爆差压开关外形尺寸及安装尺寸(单位:mm)
普通型
01

02

防爆型
03

04

附件
可供选用附件目录编号: 0574770,0574769,0574768,0574772。

530/7DD防爆差压开关电气接线图
Adobe Systems
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值时接通,
接线端1-2压力上升至上切换值时断开。



订购:530/7DD防爆差压开关
