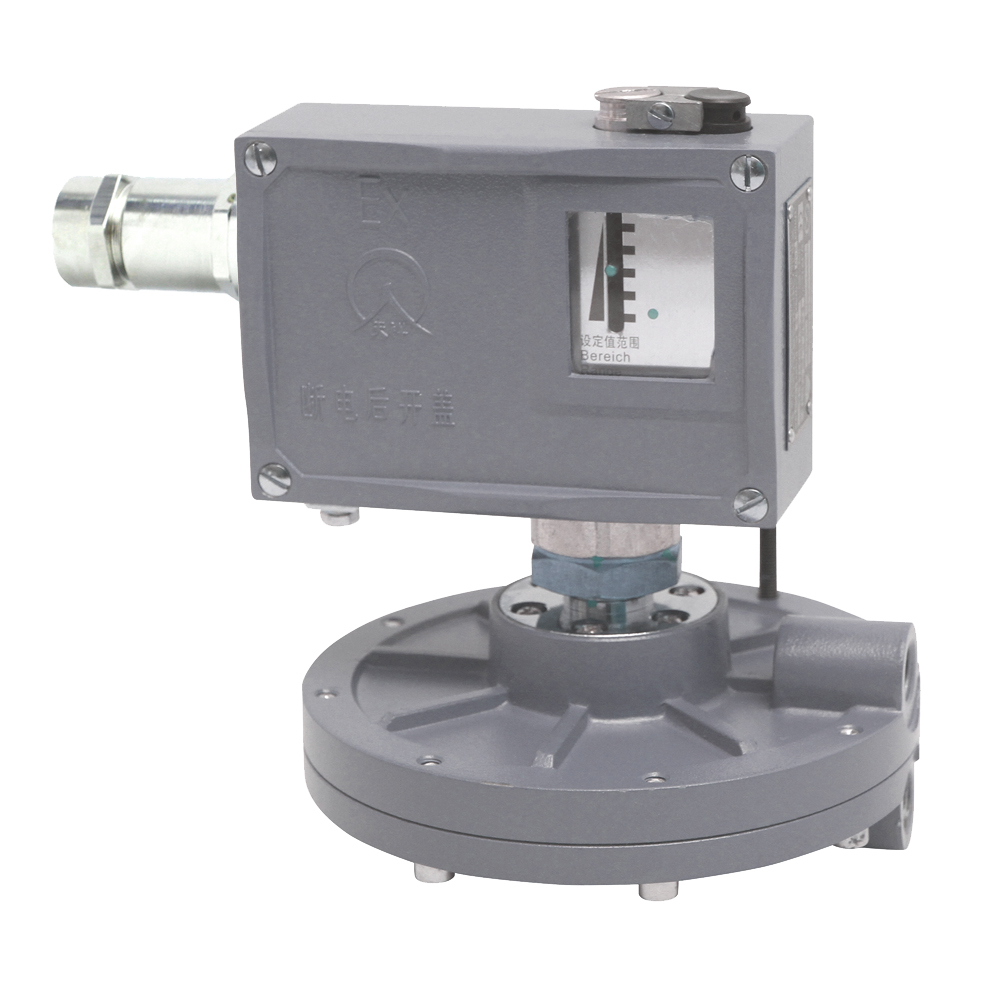

520M/7DD防爆差压开关

  • ☆测量范围:0~25KPa


    ☆工作温度:0℃~55℃


    ☆防护等级:IP54


    ☆防爆等级:Exde Ⅱ CT4~T6


  • 咨询热线:13776817345
  • 产品详情

  • 联系我们

520M/7DD防爆差压开关概述
520M/7DD防爆差压开关采用膜片式的传感器,其防爆等级ExdeⅡCT4~T6。可用于空气等一般气体介质和水、油等液体介质。
520M/7DD防爆差压开关的设定值可调,调节范围0~25KPa。
520M/7DD防爆差压开关的下列零部件符合GB3836.1~3标准(相当西德VDE0171标准)中规定的防爆等级。
微动开关:防爆等级dⅡCT6(隔爆型)
防爆外壳:防爆等级eⅡ(增安型)
接线端子:本产品经国家仪器仪表防爆安全监督检验站检验合格。
防爆合格证编号:在工厂现场安装时,必须遵守《中华人民共和国爆炸危险场所电气安全规程(试行)》。
520M/7DD防爆差压开关技术性能

工作粘度<1&times;10-3m2/s
防爆等级 ExedⅡCT4~T6
外壳防护等级 IP54
环境温度 0℃~55℃
介质温度 稳定工作温度0~60℃,短时工作温度95℃。若超出以上温度必须有足够长的冷却导压管(3米以上)和控制器前装上缓冲器(如图所示)。待介质在缓冲器前冷却至规定温度后,才可打开缓冲器中的高低压截止阀。
安装位置 带玻璃板的盖板应垂直于水平方向,同时*好膜片垂直于水平面。
抗振性能 Max 10m/s2
重复性误差 &le;2%
触点容量 DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性)1250VAmax



520M/7DD防爆差压开关规格
切换差不可调

差压设定值调节范围KPa 切换差不大于KPa 工作压力范围①KPa *大允许压力②KPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外型尺寸图号 订货目录编号
外壳 膜片
0~1 0.15 0~80 100 10 铸铝
(镀镍)
氟橡胶 G1/4&Prime; 2.20 01 0818180
0~1.6 0.2 0818280
0.4~4 0.8 0~160 200 1.20 02 0818480
0.6~6 0.9 0818580
1~10 1.2 0818680
2.5~25 1.8 0818880



注:①为高压口的介质压力范围。
②在实际工作中,两个压力口介质短暂的压力峰值也不能超过此值。
520M/7DD防爆差压开关的选用和安装说明(详见控制器的选用和安装)
设定值的调整(详见差压控制器设定值的调整例一、例二)
520M/7DD防爆差压开关外形尺寸及安装尺寸(单位:mm)

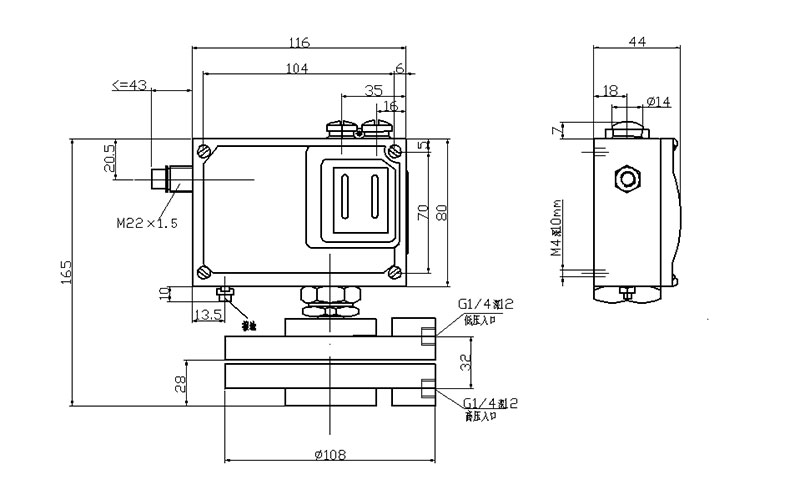

01

(板式安装)

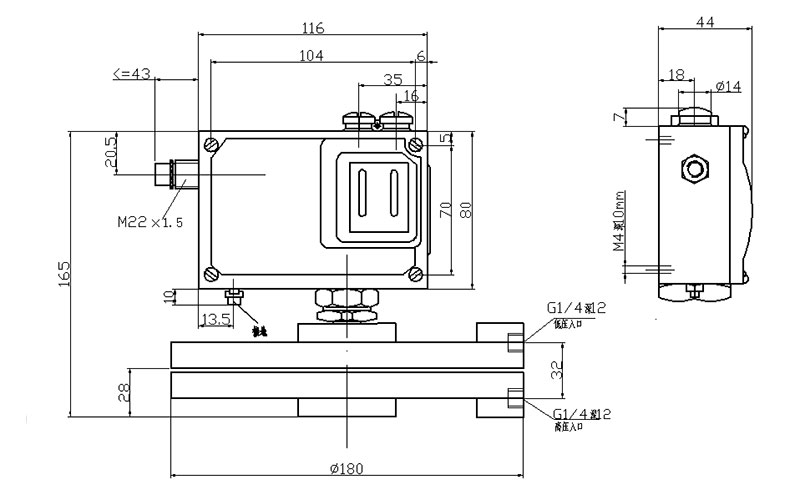

02

(板式安装)

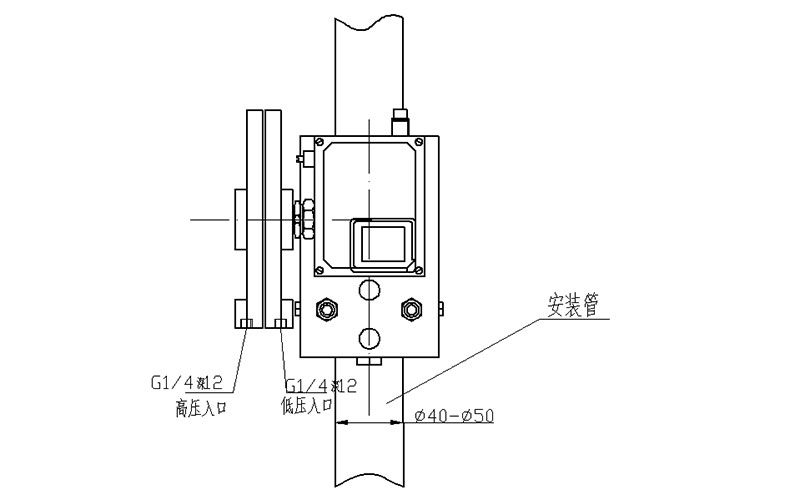

(管式安装)
附件
可供选用附件目录编号: 0574767A不锈钢,0574771(0818480~0818880用),0574771A(0818180、0818280用)。
520M/7DD防爆差压开关电气接线图
Adobe Systems
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值时接通,
接线端1-2压力上升至上切换值时断开。
Adobe Systems
