500/7D防爆型压力开关

  • ☆测量范围:0~2.5MPa


    ☆工作温度:-20℃~50℃


    ☆防护等级:IP65


    ☆防爆等级:Exde Ⅱ CT4~T6


  • 咨询热线:13776817345
  • 产品详情

  • 联系我们

500/7D防爆压力开关概述
500/7D防爆压力开关采用膜片式传感器,可用于空气等中性气体和水、液压油、润滑油、轻燃油等液体介质。
500/7D防爆压力开关的设定值可调,调节范围0~2.5MPa。
500/7D防爆压力开关技术性能

  普通型 防爆型
工作粘度<1&times;10-3m2/s<1&times;10-3m2/s
开关元件 微动开关 密封开关
防爆等级 &mdash; Exde Ⅱ CT4~T6 合格证编号: GYB14.1128X
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当) IP54(符合DIN40050,与GB4208中IP65相当)
环境温度 -20℃~50℃ -20℃~50℃
介质温度 0~90℃ 0~120℃
安装位置 &mdash; 压力接口垂直向下
抗振性能 500/7D:40m/s2 ; 500/7DK:20m/s2 Max:20m/s2
重复性误差 &le;1.5% &le;1.5%
触点容量 AC  220V  6A(阻性) DC  250V  0.25A(阻性)  60Wmax
AC  250V  5A(阻性)  1250VAmax



500/7D防爆压力开关规格
500/7D 微压控制器切换差不可调

设定值调节范围KPa 切换差不大于KPa *大允许压力①KPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 膜片 普通型 防爆型 普通型 防爆型
-16~0 0.6 50 10 镀锌钢 丁腈
橡胶
G1/4&Prime; 1.0 01 04 0812211 0852281
-10~0 0.6 0812212 0852282
-6~0 0.6 0812213 0852283
-2.5~0 0.4 0812214 0852284
-1.6~0 0.4 0812215 0852285
0~0.6 0.2 0812216 0852286
0~1.1 0.4 0812217 0852287
0~1.6 0.4 0812218 0852288



500/7D切换差不可调

设定值调节范围MPa(KPa) 切换差不大于MPa(KPa) *大允许压力①MPa(KPa) 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 膜片 普通型 防爆型 普通型 防爆型
(0~2.5) (0.4) (50) 10 丁腈
橡胶
G1/4&Prime; 1.0 01 04 0812200 0852280
(0~6) (0.6) 0812500 0852580
(0~16) (0.8) 0812700 0852780
(0~25) (0.9) 0812800 0852880
0.005~0.06 0.006 1.5 40 黄铜 1.15 02 05 0814100 0854180
0.005~0.1 0.009 0814200 0854280
0.005~0.16 0.012 0814300 0854380
0.005~0.25 0.015 0814400 0854480
0.03~0.4 0.04 4 0.85 03 06 0814500 0854580
0.03~0.6 0.05 0814600 0854680
0.05~1 0.06 0814700 0854780
0.1~1.6 0.12 5 0.85 03 06 0814800 0854880
0.1~2.5 0.15 0814900 0854980



500/7D切换差可调

设定值调节范围MPa(KPa) 切换差不大于MPa(KPa) *大允许压力①MPa(KPa) 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 膜片 普通型 防爆型 普通型 防爆型
(0~2.5) (1.1) (50) 10 丁腈
橡胶
G1/4&Prime; 1.05 01 04 0802200 0842280
(0~6) (1.5) 0802500 0842580
(0~16) (2.3) 0802700 0842780
(0~25) (2.8) 0802800 0842880
0.005~0.06 0.016 1.5 40 黄铜 1.20 02 05 0804100 0844180
0.005~0.1 0.018 0804200 0844280
0.005~0.16 0.025 0804300 0844380
0.005~0.25 0.025 0804400 0844480
0.03~0.4 0.08 4 0.9 03 06 0804500 0844580
0.03~0.6 0.1 0804600 0844680
0.05~1 0.11 0804700 0844780
0.1~1.6 0.25 5 0.9 03 06 0804800 0844880
0.1~2.5 0.33 0804900 0844980



500/7DK切换差不可调(小切换差,无防爆型)

设定值调节范围MPa(KPa) 切换差不大于MPa(KPa) *大允许压力①MPa(KPa) 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 膜片
(0~2.5) (0.2) (50) 10 丁腈
橡胶
G1/4&Prime; 1.0 01 0812207
(0~6) (0.45) 0812507
(0~16) (0.5) 0812707
(0~25) (0.6) 0812807
0.005~0.06 0.004 1.5 40 黄铜 1.15 02 0814107
0.005~0.1 0.006 0814207
0.005~0.16 0.0075 0814307
0.005~0.25 0.01 0814407
0.03~0.4 0.02 4 0.85 03 0814507
0.03~0.6 0.02 0814607
0.05~1 0.038 0814707
0.1~1.6 0.08 5 0.85 03 0814807
0.1~2.5 0.1 0814907



注:①在实际工作中,即使短暂的压力峰值也不能超过此值。
选用和安装 (详见控制器的选用和安装)
设定值的调整(详见压力控制器设定值的调整例一、例二、例五)

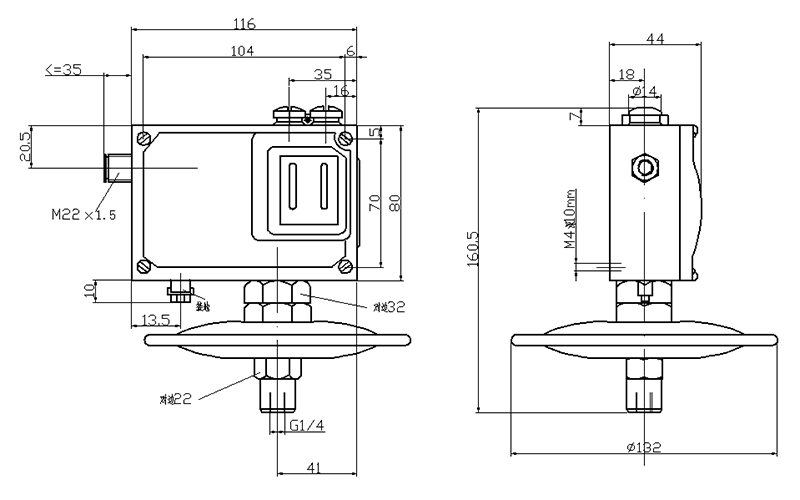

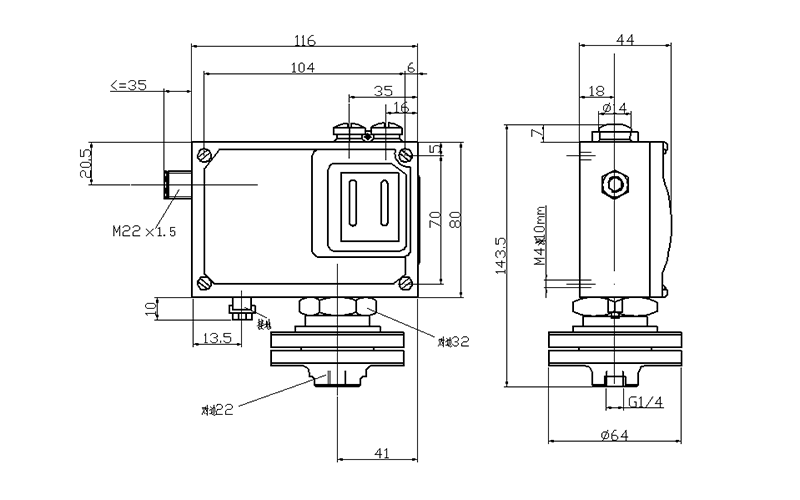

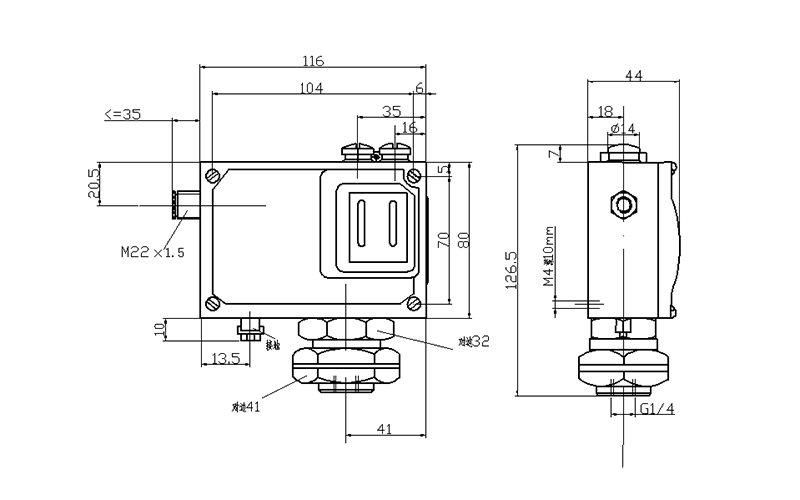

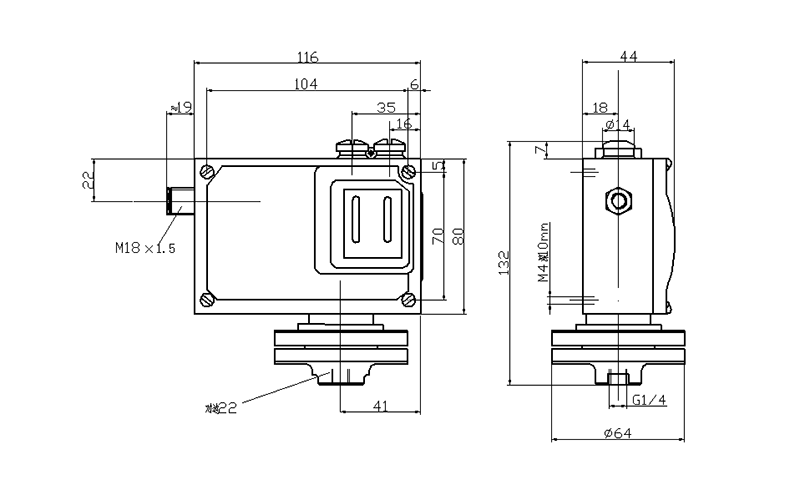

500/7D防爆压力开关外形及安装尺寸(单位:mm)
普通型
01


02


03

防爆型
04

05

06

附件
可供选用附件目录编号:0574767,0574773,0574772,05745771,SC5&middot;407&middot;505
订货目录编号:0802200至0802800;0812200至0812800;0812207至0812807;
0852280至0852880;0842280至0842880的低压控制器用订货目录编号为0574771的安装支架,其余用0574772。
500/7D防爆压力开关电器接线图
Adobe Systems
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值接通;
接线端1-2压力上升至上切换值断开。



防爆型压力开关

订购:500/7D防爆型压力开关
