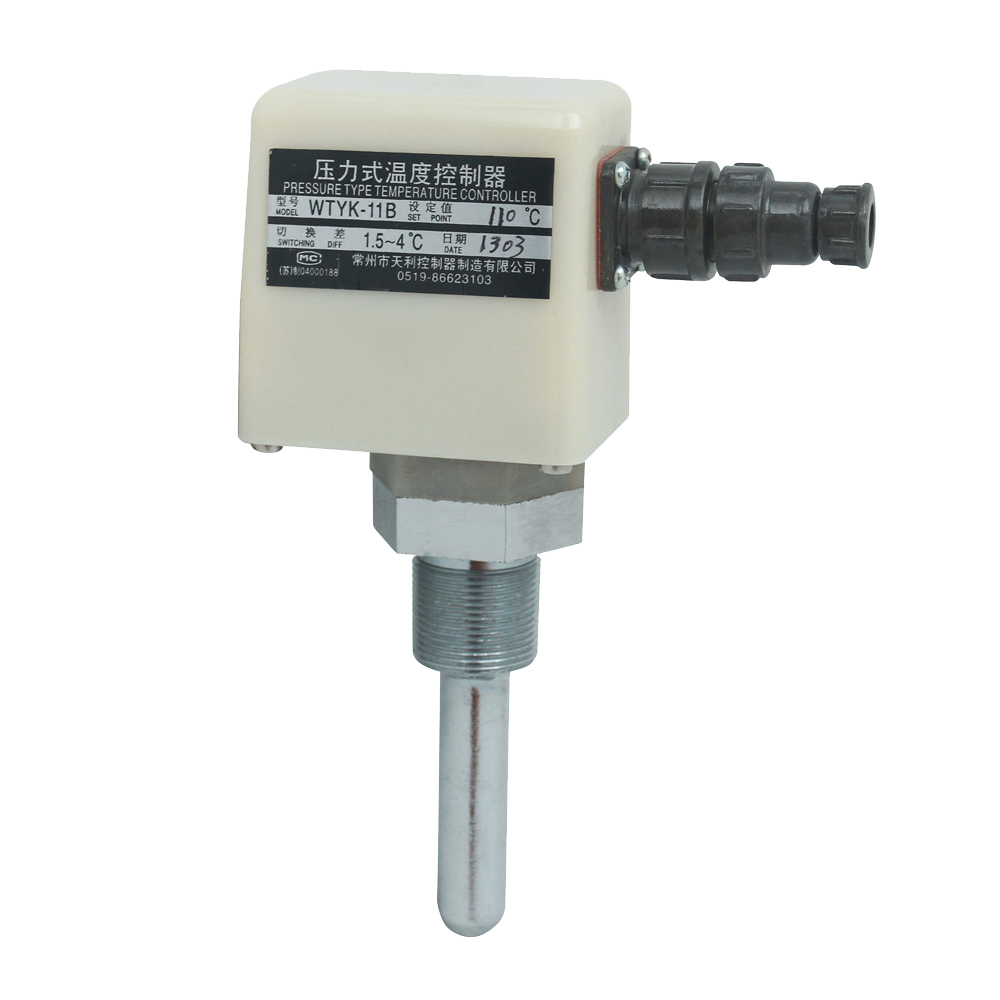

WTYK-11B温度开关

  • ☆测量范围:40℃~120℃


    ☆工作温度:


    ☆防护等级:


    ☆防爆等级:


  • 咨询热线:13776817345
  • 产品详情

  • 联系我们

WTYK-11B温度开关概述
WTYK-11B温度开关采用温包式传感器。可用于冷却水或油等液体介质。
WTYK-11B温度开关技术性能
触点容量:

WTYK-11B温度开关一般规格采用AK1-1型微动开关,其触头额定负荷为直流27伏15安。
WTYK-11B温度开关78℃规格采用WKI-6型微动开关, 其触头额定负荷为直流27伏10安。
经试验证明:AK1-1型和WKI-6型微动开关的通断能力均可达到:当直流电压为110伏时,(1)感性负荷:(时间常数为100毫秒)接通电流为0.5安,分断电流为0.5安。(2)阻性负荷:接通电流为12.5安,分断电流为1安。
WTYK-11B温度开关规格
切换差不可调

序号 设定℃ 切换差范围℃ 设定值误差℃ 重复性误差℃ 介质**温度
1 40 1.5~4 ±2 1 100℃
2 45 1.5~4 ±2 1 100℃
3 60 1.5~4 ±2 1 100℃
4 65 1.5~4 ±2 1 100℃
5 78 4~7 ±2 1 100℃
6 85 1.5~4 ±2 1 100℃
7 90 1.5~4 ±2 1 100℃
8 95 2~5 ±2 1 100℃
9 110 2~5 ±2 1 125℃
10 120 2~5 ±2 1 125℃




注: 本控制器以上切换值为设定值。
WTYK-11B温度开关的选用和安装说明

  1. 控制器可利用其螺纹部分直接拧入被控介质的管道,必须注意安装口处之密封,应使感温温包全部浸入被控介质。

  2. 电路接线可通过小型插头座,其与开关的接线如下图所示

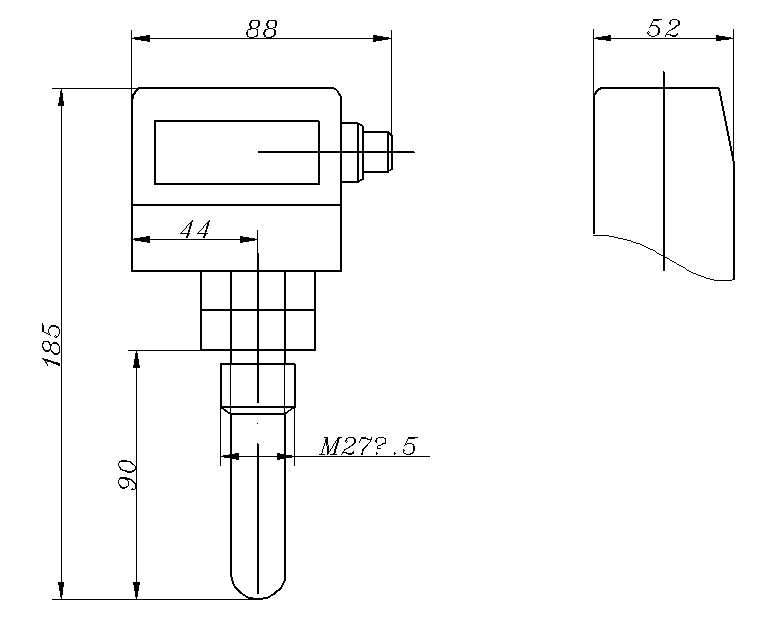

WTYK-11B温度开关外形尺寸及安装尺寸(单位:mm)

WTYK-11B温度开关电气接线图
Adobe Systems
单刀双掷微动开关作用过程:
接线端1-3温度上升至上切换值接通;
接线端2-3温度上升至上切换值断开。


温度开关

订购:WTYK-11B温度开关
