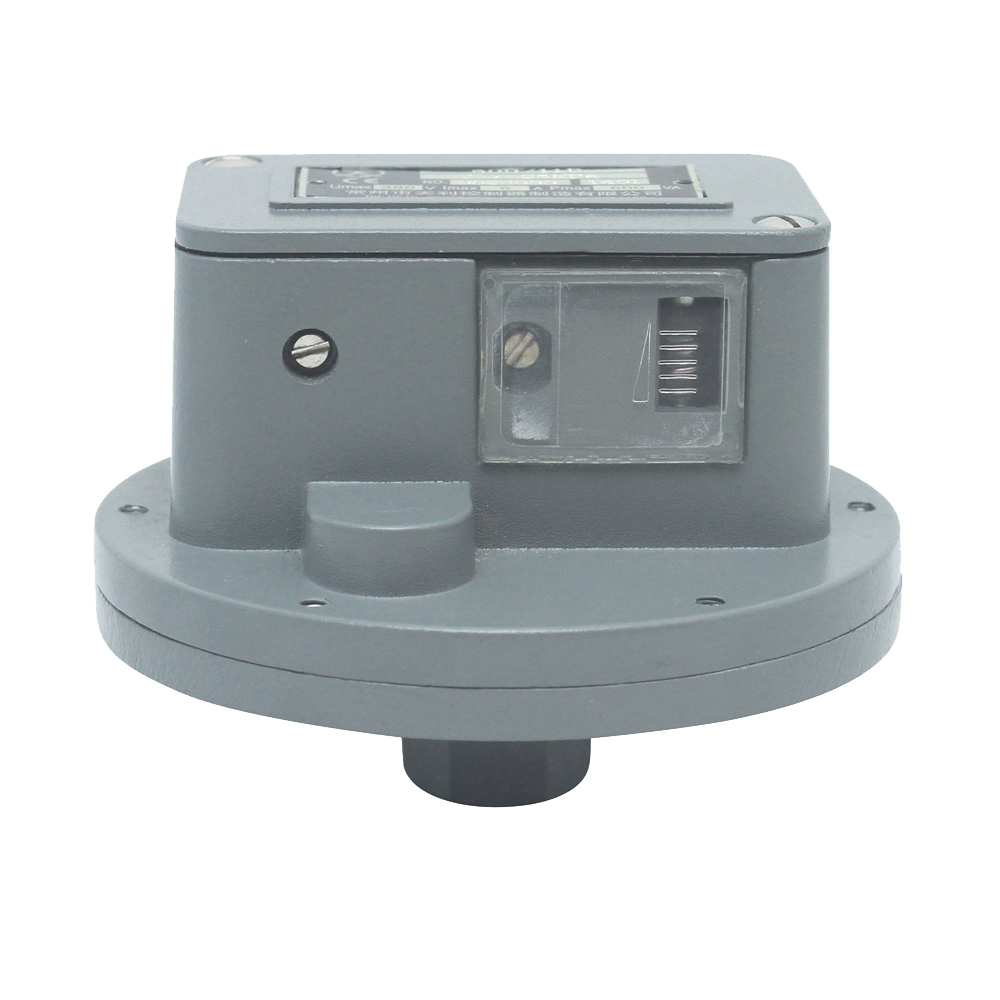

500/11D压力开关

  • ☆测量范围:0~25KPa


    ☆工作温度:-5℃~40℃


    ☆防护等级:IP65


    ☆防爆等级:


  • 咨询热线:13776817345
  • 产品详情

  • 联系我们

500/11D压力开关概述
500/11D压力开关采用膜片式传感器,可用于空气、煤气等中性气体和水、液压油、润滑油、轻燃油等液体介质。
500/11D压力开关的设定值可调,调节范围0~25KPa。
500/11D压力开关技术性能

工作粘度<1&times;10-3m2/s
开关元件 微动开关
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当)
介质温度 0~80℃
环境温度 -5℃~40℃
抗振性能 尽可能避免安装在振动场所(Max 10m/s2
重复性误差 &le;1.5%
触点容量 AC 220V 2A(阻性)



500/11D压力开关特点
能适用于非常低的压力控制。
500/11D压力开关规格
切换差不可调

设定值调节范围KPa 切换差不大于KPa *大允许压力①KPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 膜片
0~2 0.1 5 60 丁腈
橡胶
G1/4&Prime; 0.5 01 0823100②
2~25 0.7 0823000



注:①在实际工作中,即使短暂的压力峰值也不能超过此值。
       ②仅适用于安装在无振动的场合。
500/11D压力开关的选用和安装说明(详见500/11D压力开关的选用和安装)
设定值的调整
不可调切换差的控制设定值调整步骤,举例说明如下:















【例】选用订货号为0823000的压力500/11D压力开关,要求将
压力下降至10KPa(上切换值)发出触点信号,其
操作步骤如下:

  1. 将产品旋入压力校验台的螺纹接口中;

  2. 将电缆穿过电缆接口接入微动开关的接线片上,

电缆另一头接上万用表;

  1. 将压力加至10KPa此值可从标准压力计中读出;

  2. 顺时针旋动设定值调节螺杆,使设定值由小变大,直至开关触点在10KPa处切换;

  3. 调节压力校验台的压力,使压力在10KPa上下来

回变化,检验压力下降时,触点的切换值是否是10KPa,此值即为要设定的下切换值,其对应的上切换值应是10KPa加上切换差0.4KPa(左右),即为10.4KPa(左右)。

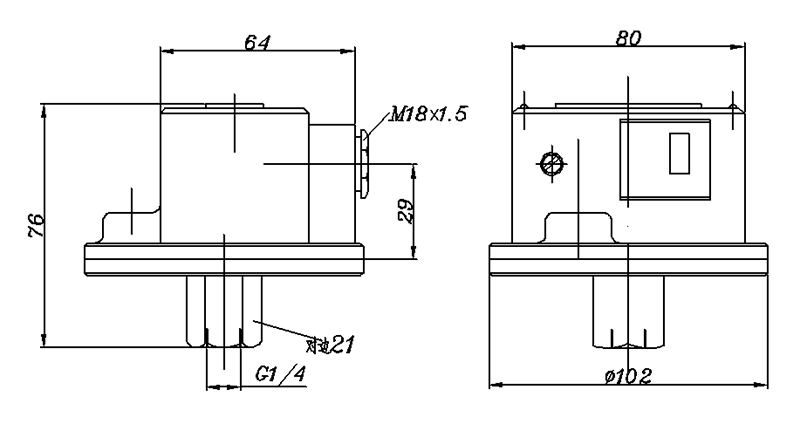

500/11D压力开关外形尺寸及安装尺寸(单位:mm)

附件
可供选用附件目录编号:0574767,0574773,SC5&middot;470&middot;505。
500/11D压力开关电气接线图
Adobe Systems
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值断开;
接线端1-2压力上升至上切换值接通。
