当前位置:主页 > 产品中心 > 压力开关 >

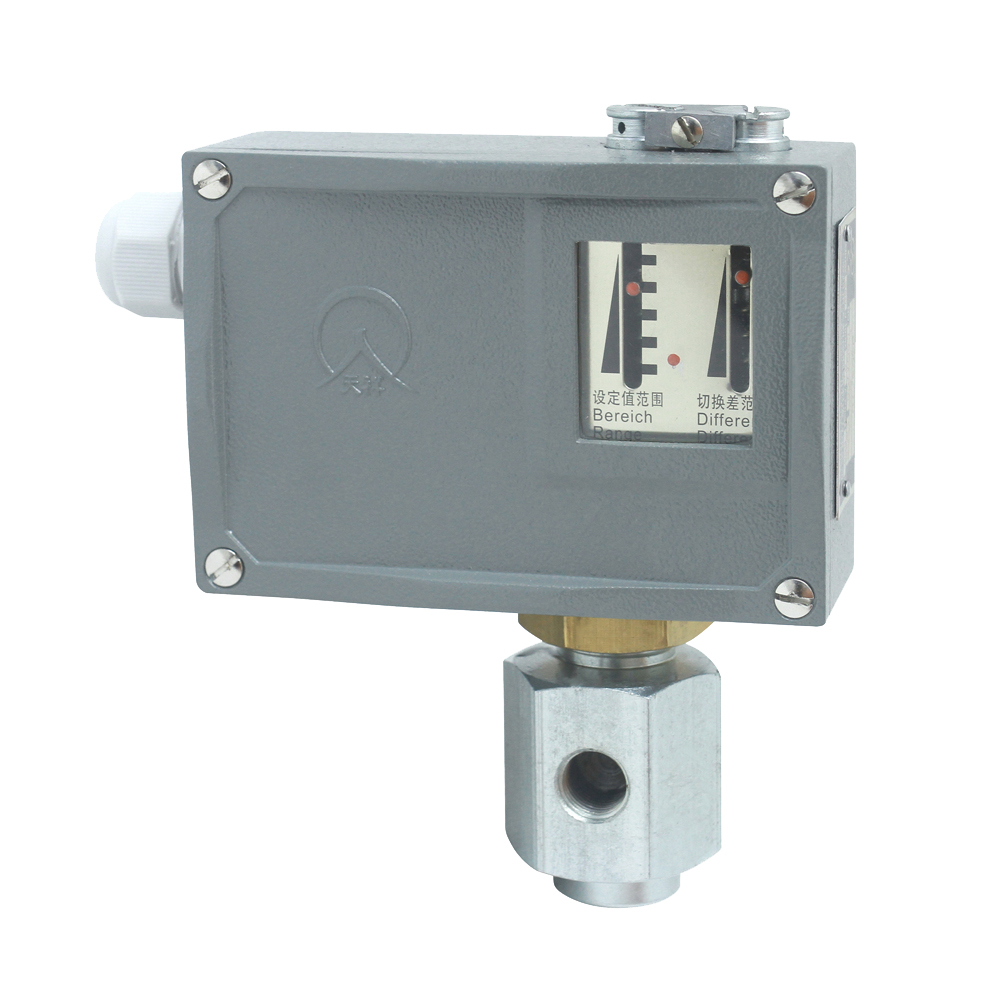

504/7D压力开关

  • ☆测量范围:0.3~40MPa


    ☆工作温度:-5℃~50℃


    ☆防护等级:IP65


    ☆防爆等级:


  • 咨询热线:4001190288
  • 产品详情

  • 联系我们

504/7D压力开关概述
504/7D压力开关采用带泄油口的活塞式传感器,可用于中性液压油等介质。
504/7D压力开关的设定值可调,调节范围0.3~40MPa。
504/7D压力开关技术性能

开关元件 微动开关
外壳防护等级 IP65(符合DIN40050,与GB4208中IP65相当)
环境温度 -5℃~50℃
介质温度 0~100℃
安装位置 压力接口垂直向下(允许倾斜15°)
抗振性能 504/7D:40m/s2      504/7DK:20m/s2
重复性误差 ≤1.5%
触点容量 AC 220V 6A(阻性)


504/7D压力开关特点
特别适用于液压设备。
504/7D压力开关规格
切换差不可调

型号 设定值调节范围MPa 切换差不大于MPa 最大允许压力①MPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 活塞
504/7D 0.3~4 0.4 16 30 镀锌钢 G1/4″ 0.9 01 0817200
0.3~6.3 0.6 0817300
0.5~10 0.9 30 0817400
0. 5~16 1.2 0817500
1~25 2 80 0817600
1~40 2.2 0817700


切换差可调

型号 设定值调节范围MPa 切换差不大于MPa 最大允许压力①MPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 活塞
504/7D 0.3~4 0.6 16 30 镀锌钢 G1/4″ 0.95 01 0807200
0.3~6.3 0.8 0807300
0.5~10 1.2 30 0807400
0. 5~16 1.6 0807500
1~25 2.6 80 0807600
1~40 3.5 0807700


切换差不可调(小切换差)

型号 设定值调节范围MPa 切换差不大于MPa 最大允许压力①MPa 开关切换次数次/分 压力传感器材料 接口内螺纹 重量kg 外形尺寸图号 订货目录编号
外壳 活塞
504/7DK 0.3~4 0.3 16 30 镀锌钢 G1/4″ 0.9 01 0817207
0.3~6.3 0.5 0817307
0.5~10 0.7 30 0817407
0. 5~16 1 0817507
1~25 1.5 80 0817607
1~40 1.8 0817707


注:①在实际工作中,即使短暂的压力峰值也不能超过此值。
504/7D压力开关的选用和安装说明(详见控制器的选用和安装)
设定值的调整(详见压力控制器设定值的调整例一、例二、例五)

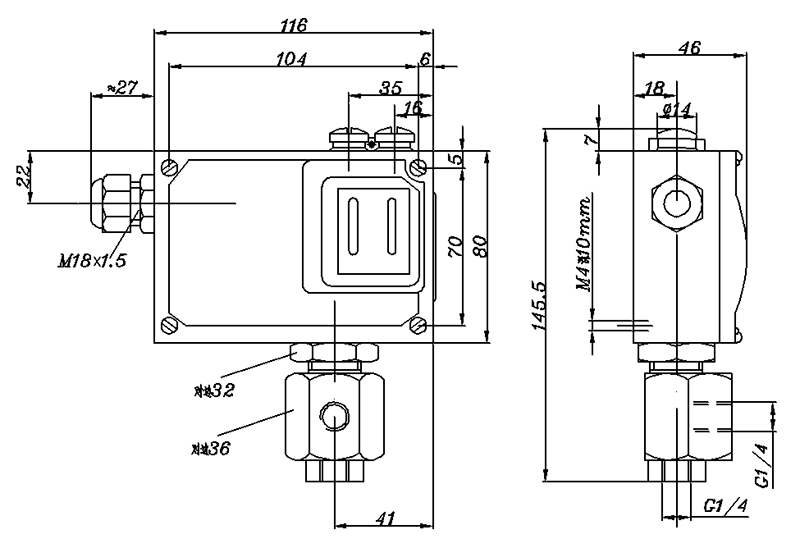

504/7D压力开关外形尺寸及安装尺寸(单位:mm)
01

附件
可供选用附件目录编号:0574767,0574772,0574773,SC5·470·505。
504/7D压力开关电气接线图
Adobe Systems
单刀双掷微动开关作用过程:
接线端1-2压力上升至上切换值断开;
接线端1-3压力上升至上切换值接通。


订购:504/7D压力开关
