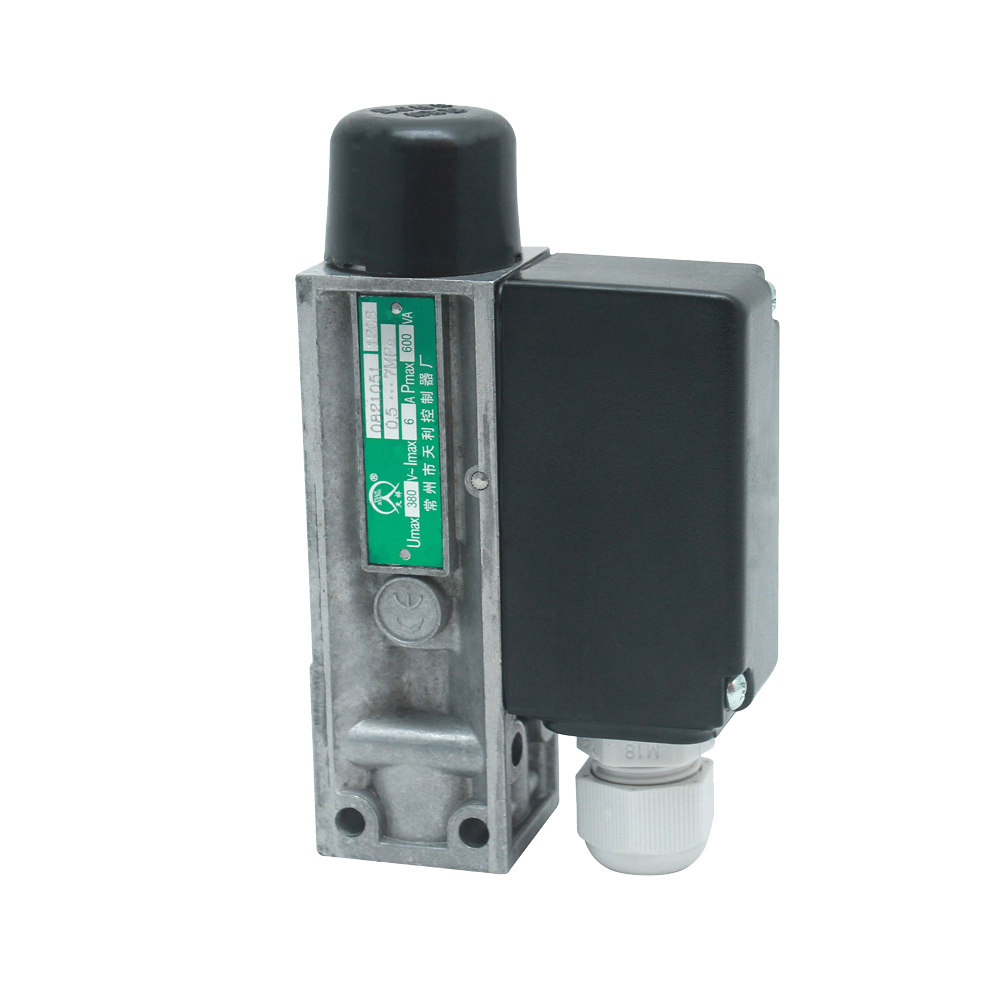

505/8D压力开关
☆测量范围：0.5～25MPa
☆工作温度：－5℃～50℃
☆防护等级：IP54
☆防爆等级：
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
505/8D压力开关概述
505/8D压力开关采用无泄漏活塞式的传感器，可用于含油雾压缩空气等中性气体和液压油、水油乳浊液及对压力传感器材料无腐蚀作用的有良好润滑性能的液体介质。
505/8D压力开关的设定值可调，调节范围0.5～25MPa。
主要技术性能
| 工作粘度 | <1×10－3m2/s |
|---|---|
| 开关元件 | 微动开关 |
| 外壳防护等级 | IP54（符合DIN40050，与GB4208中IP54相当） |
| 介质温度 | 0～90℃ |
| 环境温度 |
－5℃～50℃（带槽密封圈） －30℃～50℃（GLYdring密封圈） |
| 抗振性能 | Max 100m/s2 |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） |
| 重复性误差 | ≤2.5% |
| 触点容量 | AC 220V 6A（阻性） |
505/8D压力开关特点
结构紧凑、体积小且抗振性能特别好。
505/8D压力开关规格
切换差不可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 压力接口类型② | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 密封圈 | 活塞 | |||||||||
| 用带塑料保护盖的内六角螺钉调节设定值： | |||||||||||
| 0.5～7 | 1.2 | 25 | 20 | 铝 |
丁腈 橡胶 |
不锈钢 1Cr18 Ni9Ti | I | G1/4″ | 0.4 | 01 | 0821051 |
| 0.5～7 | 1.2 | 25 | P | — | 02 | 0821151 | |||||
| 1～16 | 1.8 | 25 | I | G1/4″ | 01 | 0821050 | |||||
| 1～16 | 1.8 | 25 | P | — | 02 | 0821150 | |||||
| 5～25 | 1.6 | 34 | I | G1/4″ | 01 | 0821097③ | |||||
| 5～25 | 1.6 | 34 | P | — | 02 | 0821172③ | |||||
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
②I—接口为内螺纹 P—接口为法兰
③为GLydring 密封圈规格。
505/8D压力开关的选用和安装说明(详见控制器的选用和安装)
设定值的调整（详见压力控制器设定值的调整例四）

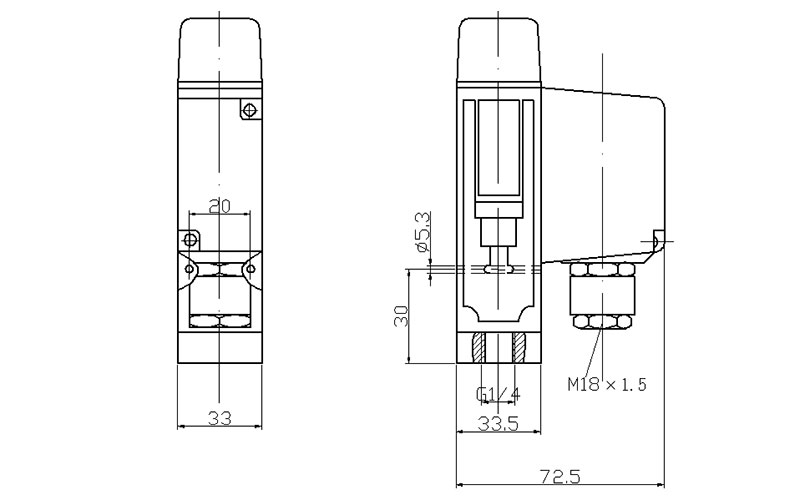

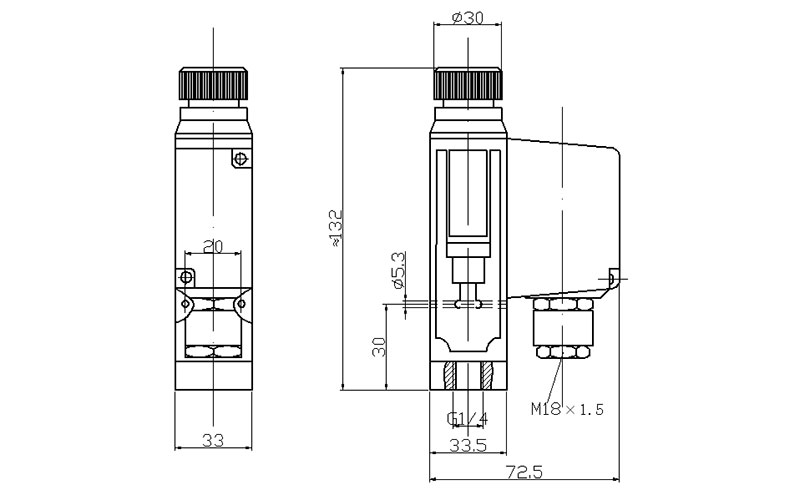

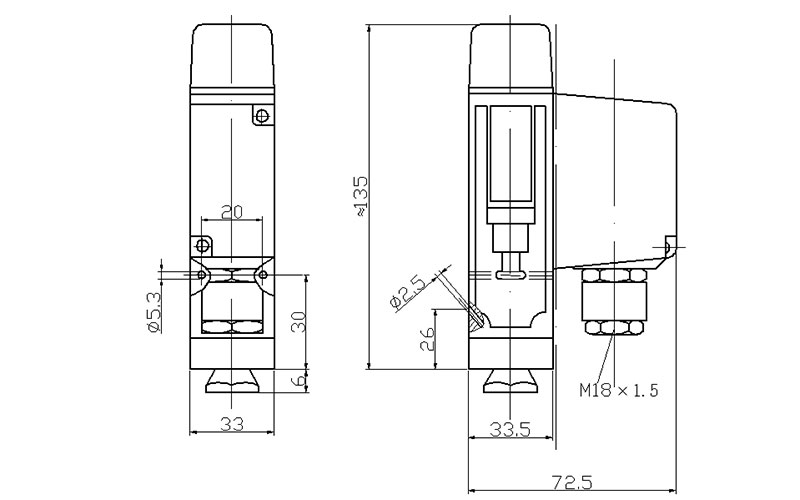

505/8D压力开关外形尺寸及安装尺寸（单位：mm）
01
02
03
附件
可供选用附件目录编号：0701250，0574767， 0574773，SC5·470·505。
505/8D压力开关电气接线图
单刀双掷微动开关作用过程:
接线端1-3压力上升至上切换值断开；
接线端1-2压力上升至上切换值接通。
4001190288
压力开关
订购：505/8D压力开关
