512/9D压力开关

  • ☆测量范围:1 ~ 40MPa


    ☆工作温度:-25℃~55℃


    ☆防护等级:IP65


    ☆防爆等级:


  • 咨询热线:13776817345
  • 产品详情

  • 联系我们

512/9D压力开关概述
512/9D压力开关采用弹簧管式传感器,可用于腐蚀性气体和液体介质。
512/9D压力开关的设定值可调,调节范围1 ~ 40MPa。

512/9D压力开关技术性能

工作粘度 ≤400 mm2/s
开关元件 微动开关(二组)
外壳防护等级 IP65
环境温度 -25℃~55℃
介质温度 0℃~88℃
安装位置 任意
抗振性能 Max 10 m/s2
重复性误差 ≤1%
触点容量 Vmax=380VAC  Imax=6A(阻性)Pmax=600VA



512/9D压力开关特点
512/9D压力开关压力控制范围大、控制精度高、切换差小、二组微动开关的切换值可分别设定、传感器适用腐蚀性介质(气体或液体)。
512/9D压力开关规格
切换差不可调

设定值调节范围MPa 切换差不大于MPa *大允许压力①MPa 开关切换次数次/分 压力传感器材料 接口外螺纹 外形尺寸图号 订货目录编号
1~10 0.20 15 60 316L G1/2″ 01 0860200
1~16 0.32 20 0860300
2~25 0.50 32 0860400
2~40 0.80 50 0860500

注:①在实际工作中,即使短暂的压力峰值也不能超过此值。

设定值的调整
【例】:选用设定值调节范围2~40MPa的控制器,要求一组微动开关压力上升至26MPa(上切换值)发出触点信号,另一组微动开关压力上升至35MPa(上切换值)发出触点信号,其操作步骤如下:

  1. 将产品旋入压力校验台螺纹接口上,注意必须用扳手夹持传感器的平面部分,防止开关壳体与传感器发生相对转动;

  2. 打开盖板,将电缆穿过电缆接头接到端子板中,电缆另一头接上两组指示灯,位于上方的调节螺钉(有蓝色刻度盘)调整的微动开关安装在内侧,其接线端编号1-2-3,位于下方的调节螺钉(有红色刻度盘)调整的微动开关安装在外侧,其接线端编号4-5-6;

  3. 将压力加至26MPa,此值可从标准压力计读出,然后逆时针旋转上方的调节螺钉,使设定值由小变大,直至开关触点在26MPa处切换,再将压力加至35MPa,同样在标准压力计中读出此值,再逆时针旋转下方的调节螺钉,使设定值由小变大,直至开关触点在35MPa处切换。应注意,第二个设定值的设定将对**个已设定好的设定值略有影响(特别当第二个设定值相差较大时),故应再次重复对**个设定值作微调,使其设定在预期的设定值上;

  4. 调节压力校验台的压力,使压力在26~35MPa上下来回变化,检验压力上升时触点的切换值是否26MPa和35MPa,此两值即为设定的上切换值,其对应的下切换值应分别是25.4MPa(左右)和34.4MPa(左右)。

 512/9D压力开关的选用和安装说明

  1. 选用控制器,*好使预定的设定值位于控制器设定值调节范围的中间部分,一般为调节范围的20%~80%;

  2. 控制器若要安装在室外时,应给于足够的防护,以免受环境温度的剧烈变化、阳光直接辐射、腐蚀性气体或水的渗入等影响;

  3. 安装电缆时,应将电缆引入处的压紧螺母拧紧,以免电缆松动并有效防止水流等液体的渗入等影响;

  4. 通断电流不能大于触点容量;

  5. 安装(或拆卸)控制器时要特别注意:必须用扳手夹持传感器的平面部分,防止传感器与开关壳体发生相对转动。

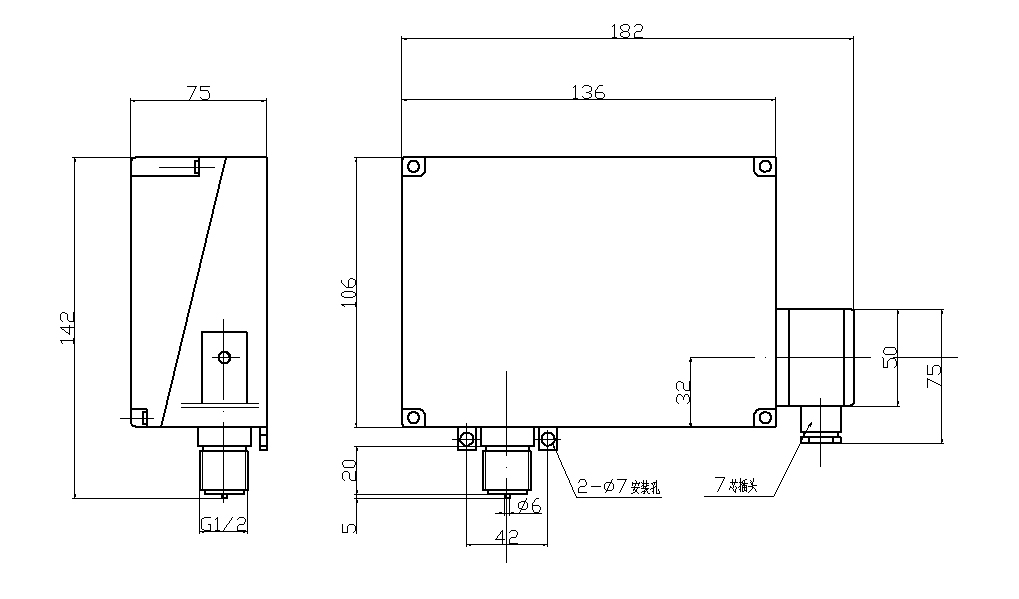

512/9D压力开关外形尺寸及安装尺寸(单位:mm)


512/9D压力开关电气接线图
Adobe Systems
单刀双掷微动开关作用过程:
接线端1-2,4-5压力上升至上切换值接通;
接线端1-3,4-6压力上升至上切换值断开。
