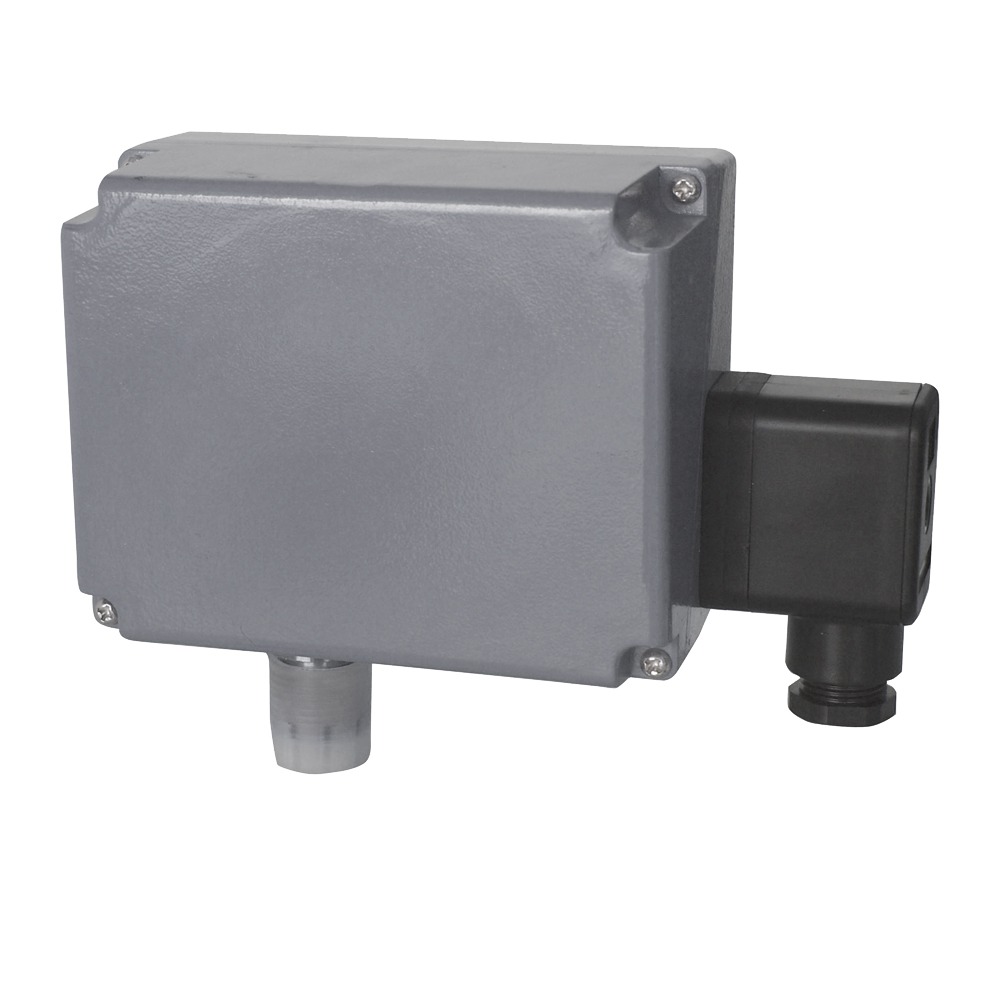

512/10D压力开关
☆测量范围：1～40MPa
☆工作温度：－25℃~55℃
☆防护等级：IP65
☆防爆等级：
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
512/10D 压力开关概述
512/10D 压力开关采用弹簧管式传感器，可用于腐蚀性气体和液体介质。
512/10D 压力开关的设定值可调，调节范围1～40MPa。
512/10D 压力开关技术性能
| 工作粘度 | ≤400 mm2/s |
|---|---|
| 开关元件 | 微动开关（一组） |
| 外壳防护等级 | IP65 |
| 环境温度 | －25℃~55℃ |
| 介质温度 | 0℃~88℃ |
| 安装位置 | 任意 |
| 抗振性能 | Max 10 m/s2 |
| 重复性误差 | ≤1％ |
| 触点容量 | Vmax=380VAC Imax=6A（阻性）Pmax=600VA |
512/10D 压力开关特点
512/10D 压力开关压力控制范围大、控制精度高、切换差小、传感器适用腐蚀性介质（气体或液体）。
512/10D 压力开关规格
切换差不可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 开关切换次数次/分 | 压力传感器材料 | 接口外螺纹 | 外形尺寸图号 | 订货目录编号 |
|---|---|---|---|---|---|---|---|
| 1~10 | 0.20 | 15 | 60 | 316L | G1/2″ | 01 | 0830200 |
| 1~16 | 0.32 | 20 | 0830300 | ||||
| 2~25 | 0.50 | 32 | 0830400 | ||||
| 2~40 | 0.80 | 50 | 0830500 |
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。

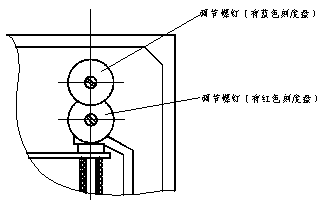

设定值的调整
【例】：选用设定值调节范围2~40MPa的控制器，要求将压力上升至26MPa（上切换值）发出触点信号，其操作步骤如下：
将产品旋入压力校验台螺纹接口上，注意必须用扳手夹持传感器的平面部分，防止开关壳体与传感器发生相对转动；
打开盖板，将电缆穿过电缆接头接到端子板中，电缆另一头接上万用表或指示灯；将压力加至26MPa，此值可从标准压力计读出，然后逆时针旋转上方的调节螺钉，使设定值由小变大，直至开关触点在26MPa处切换；
松开锁紧器，逆时针旋动设定值调节螺杆，使设定值由小变大，直至开关触点在26MPa处切换；
旋紧锁紧器，调节压力校验台的压力，使压力在26MPa上下来回变化，检验压力上升时，触点的切换值是否26MPa，此值即为要设定的上切换值，其对应的下切换值应分别是26MPa减去切换值0.8MPa（左右），即为25.2MPa（左右）。
选用和安装
选用控制器，*好使预定的设定值位于控制器设定值调节范围的中间部分，一般为调节范围的20％~80％；
控制器若要安装在室外时，应给于足够的防护，以免受环境温度的剧烈变化、阳光直接辐射、腐蚀性气体或水的渗入等影响；
安装电缆时，应将电缆引入处的压紧螺母拧紧，以免电缆松动并有效防止水流等液体的渗入；
通断电流不能大于触点容量；
安装（或拆卸）控制器时要特别注意：必须用扳手夹持传感器的平面部分，绝对防止传感器与开关壳体发生相对转动。

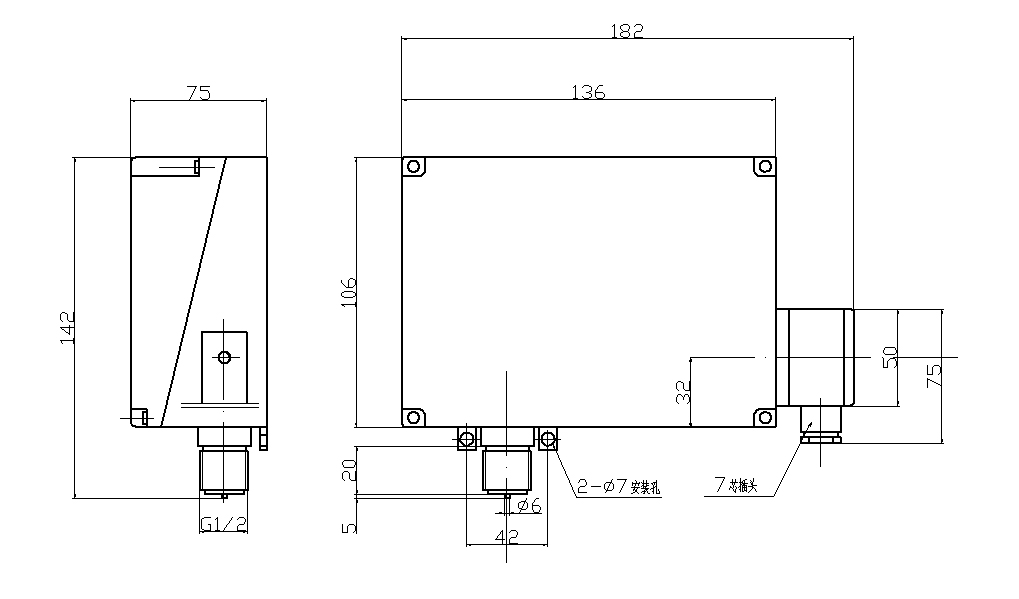

512/10D 压力开关外形尺寸及安装尺寸（单位：mm）
01
512/10D 压力开关电气接线图
单刀双掷微动开关作用过程：
接线端1-3压力上升至上切换值接通
接线端1-2压力上升至上切换值断开
4001190288
订购：512/10D压力开关
