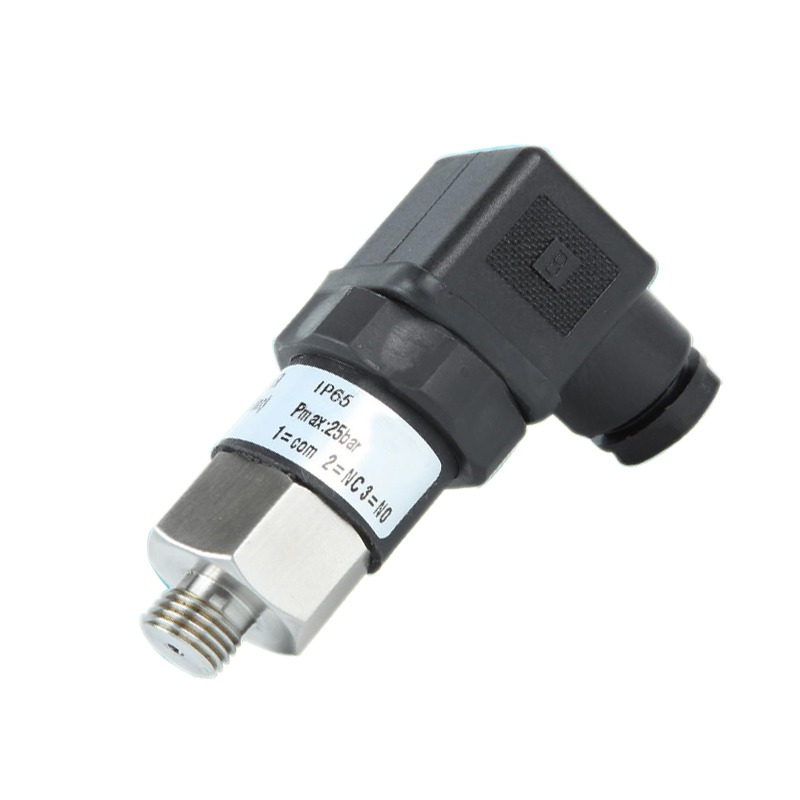

MS-T50压力开关

  • ☆测量范围:0-400bar


    ☆工作温度:-20-85℃


    ☆防护等级:IP65


    ☆防爆等级:


  • 咨询热线:13776817345
  • 产品详情

  • 联系我们

MS-T50压力开关概述
内置活塞与精密弹簧相连当压力变化时,弹簧伸缩量发生相应变化,当压力达到设定值时,会触发预设的机械结构并发出开关信号。
MS-T50压力开关特点
结构紧凑,采用DN标准插头,接线方便,测量范围广(0-400bar)。过载能力高(可高达:1230bar),高重复性,具体常开或常闭触点,接点镀金,触点容量大。可用于:水、油压力的测量。
MS-T50压力开关技术参数

测量范围 详见下表
迟滞 10-20%设定值(25%-35%,1%-5%可选)
误差 3%设定值
输出 常开+常闭 接点镀金
≤DC  42V,1A
≤DC  115V,0.15A
≤DC  42V,3A
≤DC  125V,3A
≤DC  250V,0.5A
介质温度 -20-85℃(-40-160℃)
防护保护 IP65
接线方式 端子接线
材料 膜片:NBR
活塞:钢制活塞带NBR密封
过程连接:镀锌钢/不锈钢
外壳:工程塑料



MS-T50压力开关选型表

接口材质 型号 *大允许压力(bar) 设定范围(bar) 误差 固定迟滞 重量(kg)
薄膜式 MS-T50-02.5 300 0.2...2.5 3% 10%...20%设定值
25%...35%设定值(可选)
1%...5%设定值(可选)
0.1
MS-T50-005 300 0.8...5
MS-T50-012 300 1...12
MS-T50-050 300 5...50
活塞式 MS-T50-100 600 10...100
MS-T50-200 600 20...200
MS-T50-400 600 50...400





MS-T50- 012 M M12 H C 详述
MS-T50-
  02.5
  005
  012
  050
  100
  200
  400
    T
    L
    X       不锈钢304L
      G14     接口螺纹 G1/4
      G18     接口螺纹 G1/8
      N14     接口螺纹 NPT1/4
      N18     接口螺纹 NPT1/8
      M12     接口螺纹 M12*1.5
      M14     接口螺纹 M14*1.5
      M20     接口螺纹 M20*1.5
        H   接口螺纹 外螺纹
          R 常开+常闭输出



MS-T50压力开关接线图

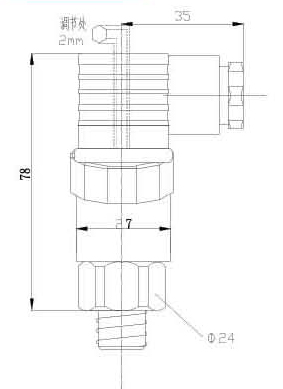

MS-T50压力开关尺寸图

MS-T50压力开关安装位置

MS-T50压力开关适用介质

MS-T50压力开关调节方式

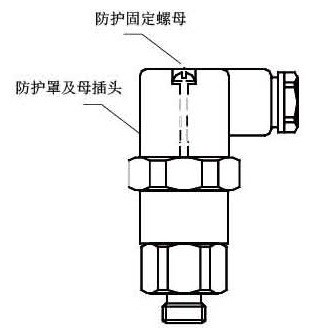

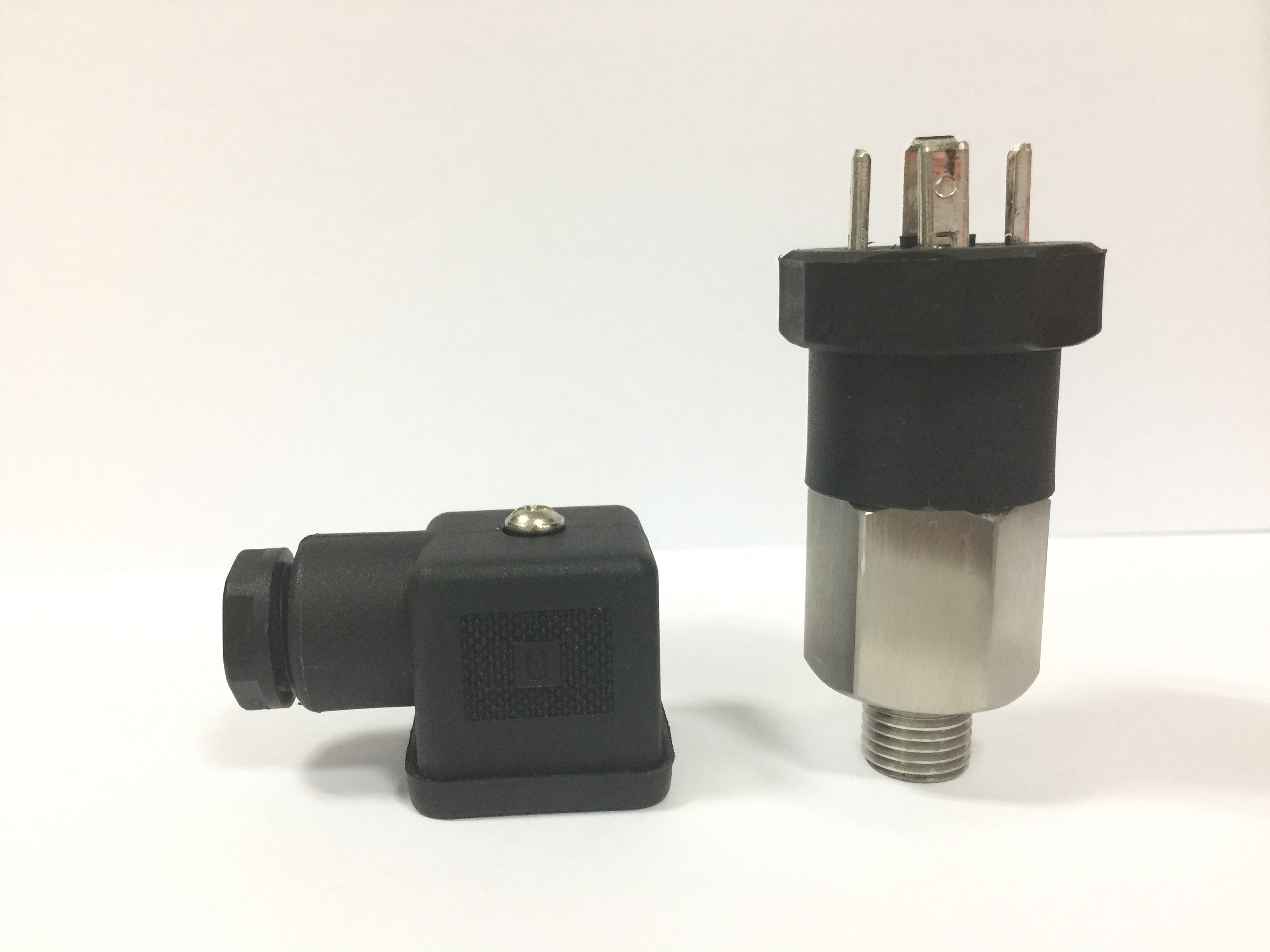

**步:用螺丝刀松开防护罩固定螺母取下防护罩及母插头(取下时不可左右旋转赫斯曼接头,以免弄断内部线路)。

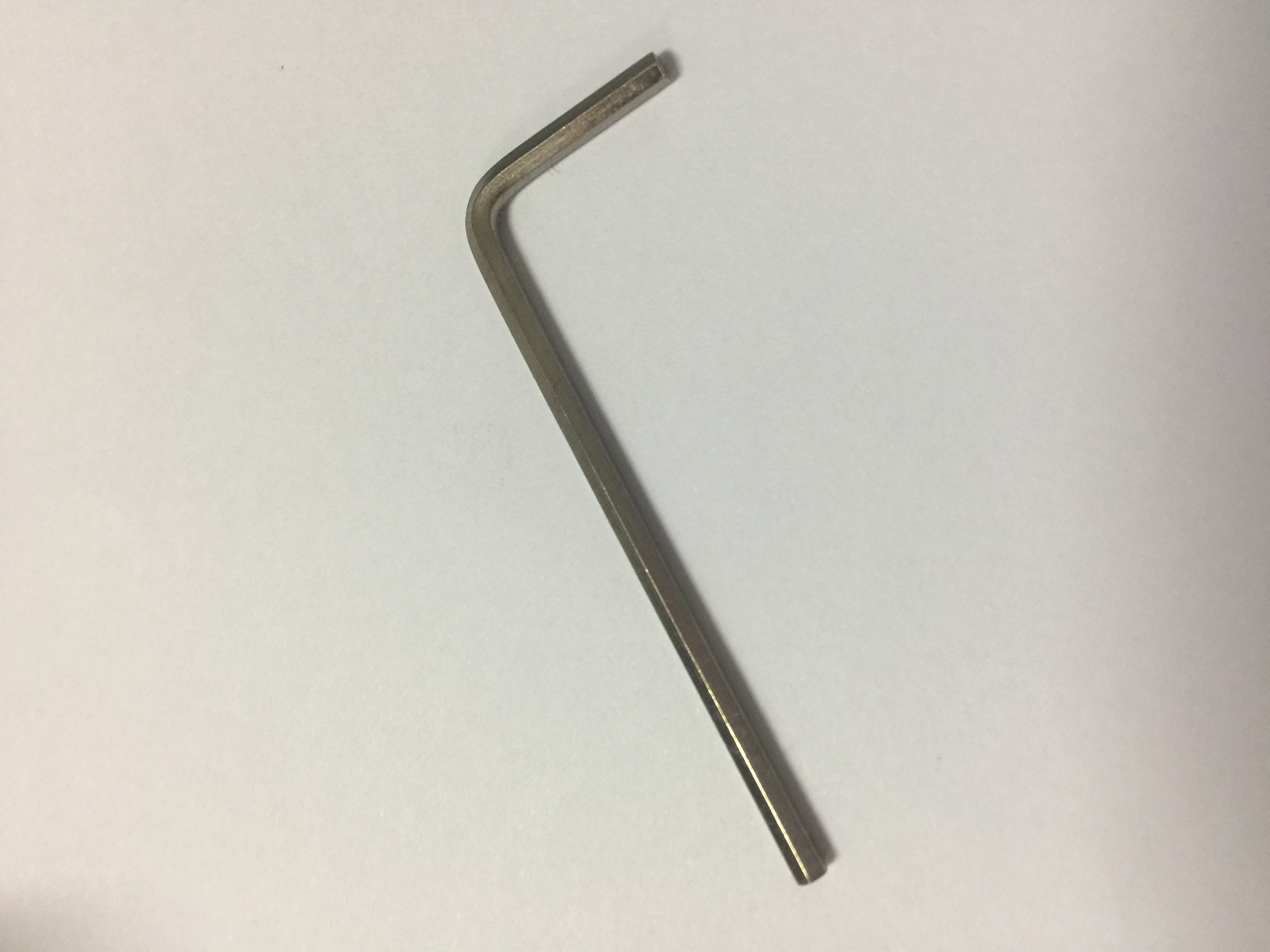

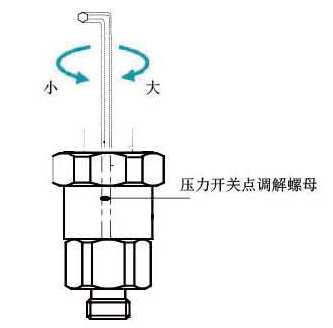

第二步:参照上图螺丝刀调解压力开关点大小,顺时针方向调大,逆时针方向调小。







压力开关

订购:MS-T50压力开关
