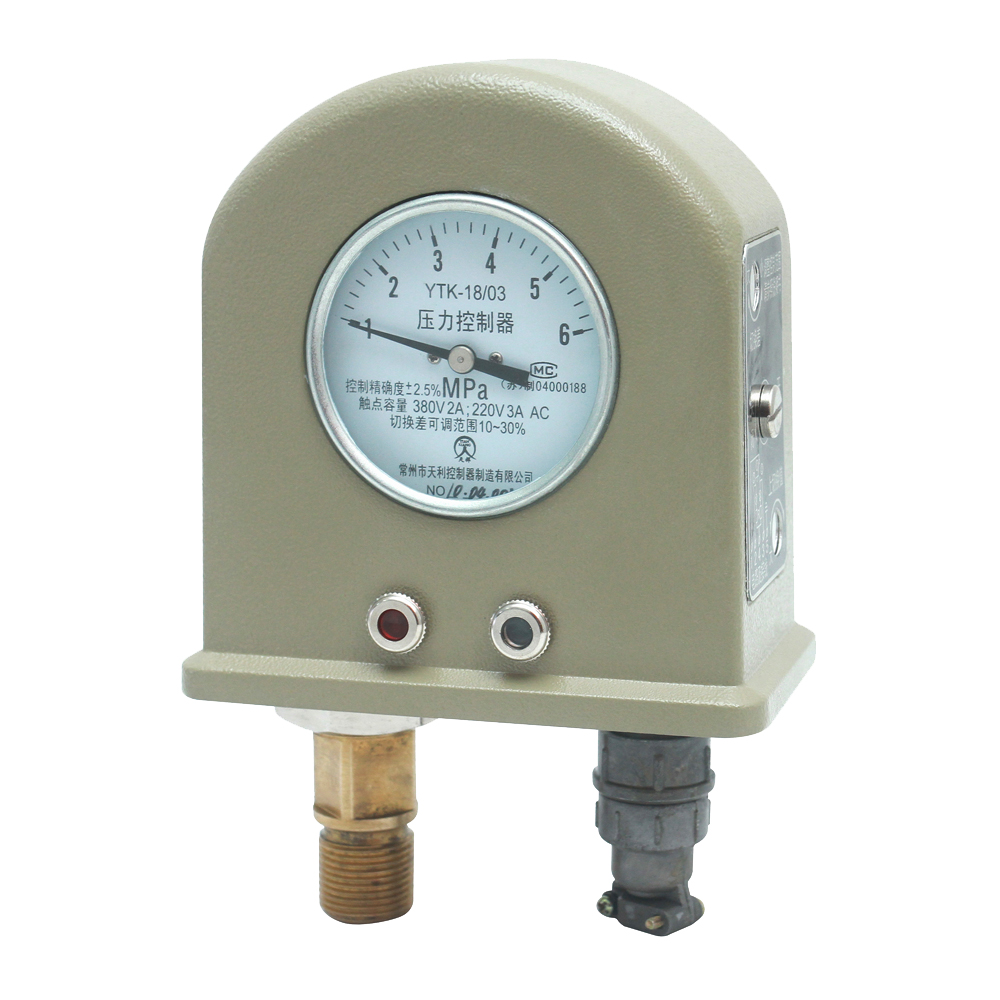

YTK-18/03压力开关

  • ☆测量范围:0~60MPa


    ☆工作温度:-25~70℃


    ☆防护等级:


    ☆防爆等级:


  • 咨询热线:13776817345
  • 产品详情

  • 联系我们

YTK-18/03压力开关概述
YTK-18/03压力开关适用于测量无爆炸危险的流体介质的压力并进行位式(一位式或两位式)控制。
YTK-18/03压力开关是借助弹性元件的作用以驱动微动开关工作的压力控制仪表。
YTK-18/03压力开关具有结构合理、动作准确、使用可靠、开闭频次高、抗振性好和触点容量大等特点。
YTK-18/03压力开关按被测(控)对象的各异,分别制成有压力指示和无压力指示(各有普通型和耐蚀型) 等多种类型。
YTK-18/03压力开关设有可供调节切换差的置,以使被测(控)介质的上、下切换值调至 合适的控压范围内。
YTK-18/03压力开关还设有信号指示灯,以使控制电路在断开或接通的同时发出灯光信号。
YTK-18/03压力开关技术性能

设定值误差 ±1.5%(校准后)
重复性误差 1.5%
指示误差 ±4%
控制方式 一位式控制——常闭或常开
二位式控制——常闭及常开
设定点调整范围(为压力范围上限值) 无指示值:15~100%
有指示值:20~75%
切换差(为压力范围上限值) 一位式(固定):不大于10%
两位式(可调):10~30%
触点容量 AC  380V  2A或DC  220V  3A
信号指示灯工作电源 AC  380V或220V
绝缘强度 50Hz正弦交流电2000V历时一分钟
使用环境 -25~70℃,相对湿度不大于90%
温度影响 不大于0.8%/10℃(使用温度偏离20±5℃)
重量 1kg



YTK-18/03压力开关规格


型号 类型 接头外螺纹
YTK-18/03 0~0.6 M20*1.5
0~1
0~1.6
0~2.5
0~4
0~6
0~10
0~16
0~25
0~40
0~60


YTK-18/03压力开关性能
YTK-18/03压力开关由测量系统、控制器装置、调整机构、氖灯显示、指示装置以及外壳和插头座等组成。原理是基于检测元件(测量系统中的弹簧管)的弹性变形来驱使机能元件(控制器装置中的微动开关)产生快速的开关跳跃动作。即在被测(控)介质的压力作用下,迫使弹簧管的自由端产生相应的弹性位移,而与管端相连的微动开关中的按钮(推杆)也随之产生相应动作,待压力达到所设定控制值的瞬间,开关触点即切换,致使控制系统中的电路得以断开或接通,并同时发出灯光信号,以实现自动控制和发信的目的。
YTK-18/03压力开关外形尺寸及安装尺寸(单位:mm)

YTK-18/03压力开关电路及接线方法



压力开关

订购:YTK-18/03压力开关
