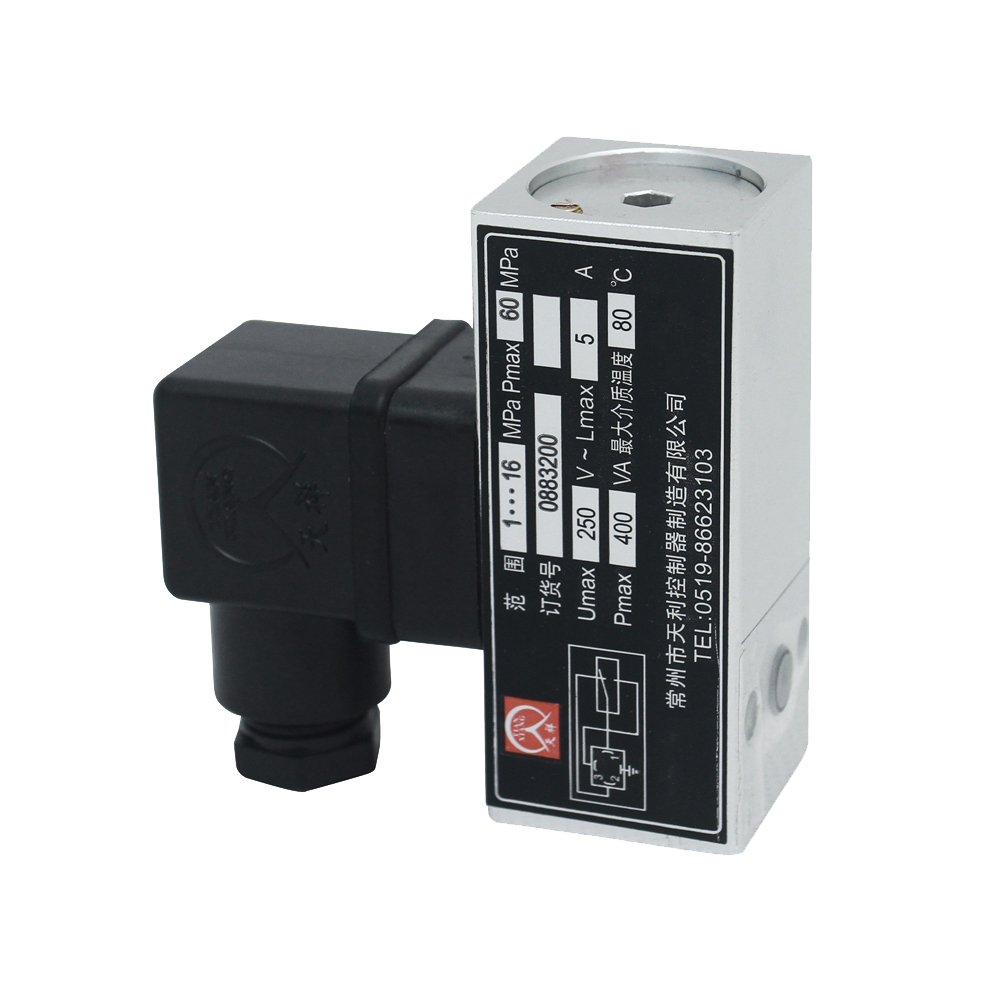

505/18D压力开关
☆测量范围：0.5~40MPa
☆工作温度：－25℃~55℃
☆防护等级：IP54
☆防爆等级：
- 咨询热线：13776817345
-
-
产品详情
-
联系我们
505/18D压力开关概述
505/18D压力开关采用膜片式传感器和无泄漏活塞式的传感器两种形式。
505/18D压力开关无泄漏活塞式传感器可用于液压油、润滑油、轻燃油等中性的润滑介质。
505/18D压力开关的设定值可调，调节范围0.5～40MPa。
505/18D压力开关技术性能
| 工作粘度 | <1×10－3m2/s |
|---|---|
| 开关元件 | 微动开关 |
| 外壳防护等级 | IP54（符合DIN40050，与GB4208中IP54相当） |
| 安装位置 | 压力接口垂直向下（允许倾斜15°） |
| 环境温度 | －25℃～55℃ |
| 介质温度 | －25℃～80℃ |
| 抗振性能 | Max 100m/s2 |
| 重复性误差 | ≤2.5% |
| 触点容量 | AC 220V 6A（阻性） |
505/18D压力开关特点
本压力开关采用超小型设计，允许开关动作频率较高100次/分，且抗振性特别好。
505/18D压力开关规格
505/18D切换差不可调
| 设定值调节范围MPa | 切换差不大于MPa | *大允许压力①MPa | 压力传感器材料 | 接口类型② | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 密封圈 | 活塞 | ||||||||
| 0.5～7 | 2 | 40 | AL | 丁腈橡胶 | 钢 | I | G1/4″ | 0.2 | 04 | 0882100 |
| 0.5～7 | 2 | P | — | 03 | 0883100 | |||||
| 1～16 | 3.5 | I | G1/4″ | 04 | 0882200 | |||||
| 1～16 | 3.5 | P | — | 03 | 0883200 | |||||
| 2.5～25 | 4 | I | G1/4″ | 05 | 0882300 | |||||
| 2.5～25 | 4 | P | — | 03 | 0883300 | |||||
| 4～40 | 4.5 | I | G1/4″ | 05 | 0882400 | |||||
| 4～40 | 4.5 | P | — | 03 | 0883400 | |||||
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
②I—接口为内螺纹 P—接口为法兰
控制器的选用和安装说明(详见控制器的选用和安装)
设定值的调整（详见压力控制器设定值的调整例四）

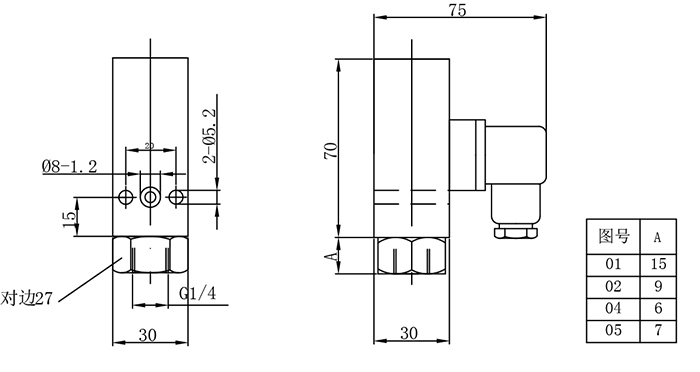

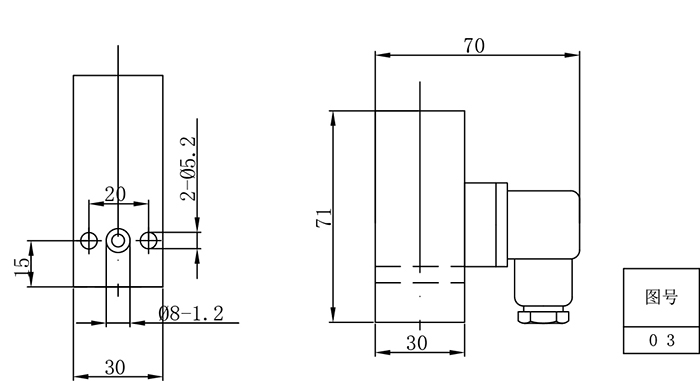

505/18D压力开关外形尺寸及安装尺寸（单位：mm）
O型密封圈尺寸：φ5×15 订货目录编号：0664098
附件
可供选用附件目录编号： 0574767，0574773，SC5·470·505。
电气接线图
单刀双掷微动开关作用过程:
接线端1-2压力上升至上切换值断开；
接线端1-3压力上升至上切换值接通。
